真空蒸镀设备印刷辊材料解析-耐高温与稳定性兼备

真空蒸镀设备的印刷辊通常采用高性能材料制成，以确保其在真空环境和高温条件下的稳定性和耐用性。以下是关于印刷辊材料的详细说明：

一、金属材料：兼顾强度与耐温性

1. 不锈钢（304、316 型号为主）

不锈钢凭借其出色的综合性能成为印刷辊的主流选择。304 不锈钢含铬 18%、镍 8%，在表面形成的氧化铬钝化膜能隔绝真空环境中可能残留的微量氧气和水汽，有效抵抗高温氧化（可耐受 600℃以下的持续高温）。316 不锈钢因添加了钼元素，耐腐蚀性进一步提升，尤其适合在蒸镀含硫、氯等腐蚀性气体的场景中使用。其力学性能稳定，在高温下仍能保持足够的刚性，确保印刷辊在高速旋转时的尺寸精度，避免因形变导致基底传输偏移。同时，不锈钢表面可通过精密抛光达到 Ra≤0.1μm 的光洁度，减少与薄膜、金属箔等基底的摩擦损伤，且易于清洁附着的蒸镀残渣。

2. 钛及钛合金（TA1、TC4 等）

钛在高温真空环境中会生成致密的二氧化钛保护膜，这层薄膜化学稳定性极强，即使在 800℃以上也能阻止钛基体被进一步氧化或腐蚀。钛合金（如 TC4，含钛、铝、钒）的比强度（强度与密度的比值）远高于不锈钢，能在减轻印刷辊重量的同时保证结构强度，降低设备驱动系统的负荷。此外，钛的表面能低，与蒸镀材料（如铝、铜等金属）的亲和力弱，可减少材料在辊面的粘连和堆积，延长清洁周期。不过，钛及钛合金成本较高，多用于对重量和耐腐蚀性有严苛要求的高端设备。

二、陶瓷材料：极致耐温和化学稳定性

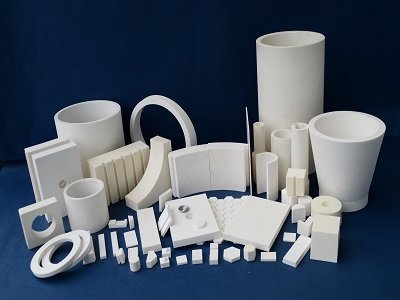

1. 氧化铝陶瓷（Al₂O₃）

氧化铝陶瓷的耐高温性能卓越，可长期在 1600℃以下稳定工作，远超真空蒸镀中常见的高温范围（通常 200-800℃）。其化学惰性极强，在真空环境中不与金属、氧化物等蒸镀材料发生反应，也不会释放杂质气体影响镀膜纯度。陶瓷表面经过精密加工后，平整度和光滑度极高，硬度可达 HRC80 以上，耐磨性是不锈钢的 10 倍以上，能长期保持表面精度，尤其适合需要高频次接触基底的印刷辊使用。但需注意，氧化铝陶瓷脆性较大，抗冲击性能较差，安装时需避免剧烈碰撞，且加工难度高，成本显著高于金属材料。

2. 氧化锆陶瓷（ZrO₂）

氧化锆陶瓷在保持高耐温性（适用温度≤2000℃）和化学稳定性的同时，韧性优于氧化铝陶瓷，抗热震性能突出（可承受骤冷骤热的温度变化），适合在蒸镀过程中温度波动较大的场景。其低热导率特性能减少辊体与高温蒸镀区域的热量交换，避免基底因接触辊面而过热变形。不过，氧化锆陶瓷的成本更高，通常用于对性能有极致要求的特殊工艺（如高温陶瓷薄膜蒸镀）。

三、表面改性钢材：平衡成本与性能

对于预算有限或蒸镀条件相对温和的场景，经过表面改性处理的普通钢材（如 45 号钢）是经济之选，常见处理方式包括：

• 镀铬处理：在钢材表面电镀一层 5-10μm 的硬铬层，铬层硬度可达 HRC60 以上，耐磨性优异，且在高温下不易氧化，能有效保护基体钢材。同时，铬层表面光滑，减摩性好，可减少基底划伤风险。

• 氮化处理：通过气体氮化或离子氮化，在钢材表面形成 0.1-0.3mm 的氮化层（主要成分为 Fe₄N），表面硬度提升至 HRC50-60，耐磨性和抗疲劳性能显著增强，且氮化层与基体结合牢固，不易脱落，能适应长期高温运行环境。

这些表面处理技术可使普通钢材在一定程度上满足真空蒸镀的使用要求，成本仅为不锈钢的 50%-70%，但使用寿命和耐极端条件能力仍逊于纯金属或陶瓷材料。

综上，真空蒸镀设备印刷辊的材料选择需结合蒸镀温度、环境腐蚀性、基底特性及成本预算综合考量：高温、高洁净度场景优先选择陶瓷或钛合金；常规工况下不锈钢性价比最高；预算有限时可采用表面改性钢材。合理的材料选择是保障印刷辊稳定运行、延长设备寿命的关键。
