在现代材料科学与工业生产的微观舞台上，靶材与蒸发镀膜材料扮演着至关重要的角色。它们如同微观世界的神奇画笔，通过独特的物理过程，在各种基底材料表面绘制出具有特定功能的薄膜，为众多前沿科技领域的发展奠定了坚实基础。从半导体芯片的精密制造到光学器件的性能优化，从太阳能电池的高效转化到装饰涂层的美观防护，靶材与蒸发镀膜材料的身影无处不在，深刻影响着我们的生活与科技的进步。

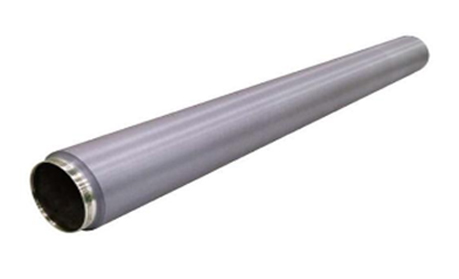

靶材：溅射镀膜的核心 “原料库”
靶材，作为物理气相沉积（PVD）技术中溅射镀膜工艺的核心耗材，通常由高纯度的金属、合金或陶瓷等材料制成。在真空环境下，当高能离子束如氩离子等，在电场加速下以极高速度轰击靶材表面时，靶材原子或分子会获得足够能量，克服自身原子间的结合力，从靶材表面溅射出来，并在基底材料表面沉积，进而形成一层均匀且致密的薄膜。这一过程就如同用微观 “霰弹枪” 将靶材原子 “发射” 到基底上，精确构建出所需的薄膜结构。
靶材的种类丰富多样
1. 金属靶材：金属靶材是最为常见的靶材类型之一。例如，高纯铝靶材具有良好的导电性与反射性，在电子器件的导电互连层以及光学反射膜的制备中广泛应用；铜靶材因优异的导电性能，在半导体集成电路制造中成为关键的布线材料，随着芯片制程不断向更小尺寸迈进，对铜靶材的纯度和微观结构均匀性要求愈发严苛，如在 7nm 以下制程的芯片制造中，需要纯度高达 99.9999%（6N）以上的铜靶材，以确保纳米级电路的高性能与低功耗；此外，还有钛靶、镍靶、铬靶等，它们各自凭借独特的物理化学性质，在不同领域发挥重要作用。例如，钛靶形成的氮化钛涂层具有高硬度、耐磨和美观的金黄色泽，广泛应用于切削工具和装饰领域。
1. 合金靶材：合金靶材则集合了多种金属元素的优势，通过精确调整元素比例，可获得具有特殊性能的薄膜。以镍铬（NiCr）合金靶材为例，它兼具镍的良好韧性与铬的高耐腐蚀性，常被用于微电子器件中的阻挡层，防止不同材料层之间的相互扩散，保障电路的稳定性与可靠性；铝铜（AlCu）合金靶材具有高透光率和低电阻特性，成为透明导电膜，如触摸屏、太阳能电池和 LCD 显示屏等制造的关键材料。
1. 陶瓷靶材：陶瓷靶材以其高硬度、耐高温、化学稳定性好等特点，在一些对薄膜性能要求极为苛刻的领域大显身手。像氧化铟锡（ITO）陶瓷靶材，是平面显示器（如 LCD、OLED）透明导电层的核心材料，在 4K 屏幕等高清显示技术中，ITO 靶材的溅射效率与薄膜质量直接影响着面板的亮度、色域以及触控灵敏度；氮化钛（TiN）、氮化硅（Si₃N₄）等氮化物陶瓷靶材，因其超高硬度和良好的耐腐蚀性，被广泛应用于工业刀具的涂层，大幅提高刀具的使用寿命和切削性能。
靶材的关键技术参数
1. 纯度：纯度是靶材的一项关键指标，尤其在半导体等对杂质极为敏感的领域。例如，半导体级靶材的纯度必须达到 99.9999%（6N）以上，这是因为即使极微量的杂质原子进入薄膜，也可能在芯片的纳米级电路中引入缺陷，干扰电子传输，严重影响芯片的性能、可靠性与良品率。
1. 晶粒尺寸：靶材的晶粒尺寸对薄膜质量也有着重要影响。一般来说，纳米级的细小晶粒可使靶材在溅射过程中原子溅射更加均匀，从而提升所形成薄膜的均匀性与致密性。在芯片制造中，薄膜均匀性直接关系到芯片各部分性能的一致性，进而影响芯片的整体良率。
1. 结晶取向：靶材的结晶取向决定了溅射原子的逸出方向和能量分布，进而影响薄膜在基底上的生长方式和最终的晶体结构。特定的结晶取向可以优化薄膜的导电率、附着力等性能。例如，在某些磁性薄膜的制备中，通过控制靶材的结晶取向，可使薄膜获得理想的磁学性能，满足高密度磁存储等应用的需求。
