在薄膜制备中，溅射靶材的物理特性是 “隐形指挥棒”—— 密度决定薄膜致密度，硬度影响靶材耐用性，热导率关系溅射稳定，特性不达标，再精准的工艺也难出高质量薄膜。下面解析靶材核心物理特性，及提升策略，帮你从源头把控质量。
一、核心物理特性：5 个关键指标，直接影响薄膜质量
靶材物理特性通过溅射传递到薄膜，5 个指标影响最显著：
1. 密度：决定薄膜致密度，保障防腐与导电
靶材密度反映内部孔隙多少（用 “实际 / 理论密度 ×100%” 表示）：
• 密度＜90%：孔隙多易 “喷溅”，薄膜针孔多、致密度＜90%，耐盐雾从 1000 小时降至 300 小时，电阻率升高；
• 密度≥95%：结构致密，喷溅减 90%，薄膜致密度＞95%，性能稳定。
例：光伏 ITO 靶密度从 92% 提至 96%，薄膜透光率从 85% 升至 88%，耐紫外衰减从 5% 降至 1%。
2. 硬度：影响耐用性，减少换靶成本
硬度（维氏硬度 Hv）关系靶材寿命：
• 金属靶 Hv＜100：易被轰击出深沟，利用率从 60% 降至 40%，换靶频率翻倍；
• 陶瓷靶 Hv＞500：抗磨损，利用率超 65%，换靶周期延至 2 个月，年省成本 30%。
例：半导体钽靶硬度从 Hv150 提至 200，寿命从 500 小时延至 700 小时。
3. 热导率：保障溅射稳定，避免局部过热
热导率（W/(m・K)）影响热量分散：
• 陶瓷靶＜10 W/(m・K)：热量难扩散，局部升温至 500℃，靶材开裂、成分挥发，薄膜偏差扩至 ±3%；
• 金属靶＞100 W/(m・K)：热量快传，温度稳定 200-300℃，偏差＜±1%。
例：SiO₂靶配铜背板（401 W/(m・K)），温度波动从 ±50℃缩至 ±10℃。

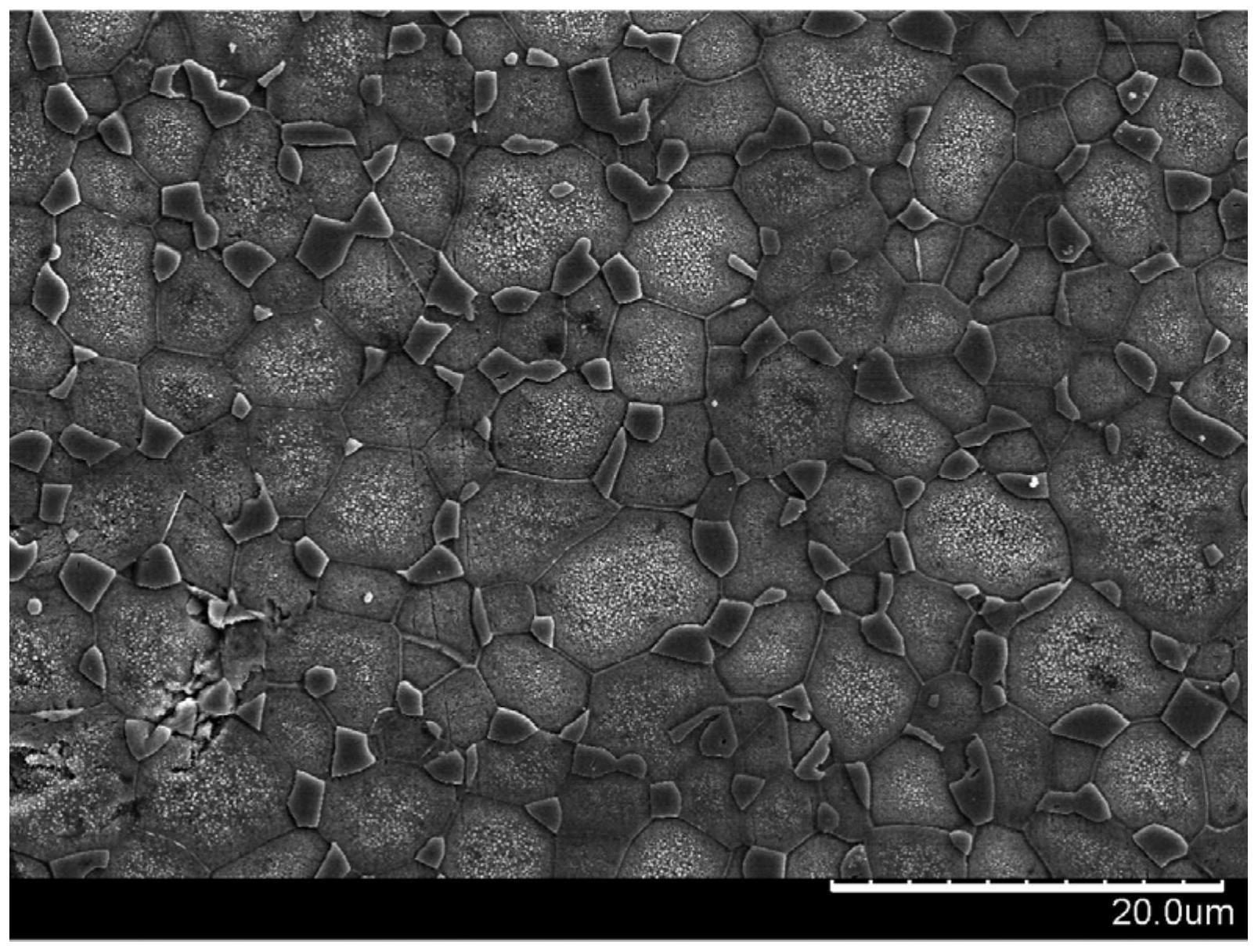

4. 晶粒尺寸与分布：决定薄膜均匀性
晶粒尺寸偏差反映均匀性：
• 偏差＞15%：原子逸出不均，薄膜厚度偏差扩至 ±5%，光学膜亮度不均、电子膜电阻波动 ±10%；
• 偏差＜10%：逸出稳定，偏差＜±2%。
例：显示 ITO 靶晶粒偏差从 18% 缩至 8%，屏幕亮度均匀性从 85% 升至 95%。
5. 热膨胀系数：影响与背板结合，避免脱层
需与铜 / 铝背板匹配：
• 偏差＞2 倍：温度变化致结合面缝隙、脱层，薄膜报废率从 5% 升至 15%；
• 偏差＜30%：结合紧密，报废率＜3%。
例：半导体铜靶配铜背板（偏差＜20%），脱层率从 10% 降至 1%。
二、性能提升策略：4 个实用方法，优化物理特性
从制备、原料、结构入手，解决密度低、硬度不足等问题：
1. 优化成型与烧结：提升密度与硬度
• 陶瓷靶：热压烧结（1200-1500℃，20-50MPa），密度从 92% 提至 96%+，硬度升 20%-30%；
• 金属靶：热等静压（800-1000℃，100-200MPa），密度达 99%+，硬度提升（如铜靶 Hv 从 80 至 120）；
• 案例：ITO 靶经热等静压，密度从 93% 至 97%，薄膜耐盐雾从 500 小时延至 1000 小时。
2. 控制原料与提纯：优化晶粒与成分
• 原料精选：选高纯度（99.999%）、细颗粒（＜10μm）原料，杂质＜1ppm；
• 均匀化处理：合金靶真空熔炼 + 多次轧制，成分均匀，晶粒偏差从 15% 缩至 8%，与背板匹配度升 40%；
• 案例：钽靶经提纯 + 轧制，晶粒偏差从 20% 缩至 10%，薄膜偏差从 ±4% 缩至 ±2%。
3. 结构设计优化：提升热导率与耐用性
• 复合背板：陶瓷靶 + 高导热金属背板（如 ITO + 铜），热导率从 5 提至 50 W/(m・K)，温度波动 ±10℃；
• 旋转靶：大尺寸镀膜用旋转靶，热传导升 50%，利用率从 35% 提至 60%，减少开裂；
• 案例：光伏 ITO 旋转靶配铜背板，热导率达 60 W/(m・K)，寿命从 800 小时延至 1200 小时。
4. 后处理改进：消除内应力，稳定特性
• 低温退火（200-400℃，2-4 小时）：释放应力，热膨胀稳定性升 30%，避免开裂；
• 表面抛光（Ra＜0.1μm）：喷溅率从 5% 降至 1%，薄膜颗粒减 80%；
• 案例：铝靶经退火 + 抛光，内应力消 60%，薄膜平整度从 Ra0.5μm 至 0.1μm。
三、实战案例：靶材优化提升薄膜质量
某半导体厂商用密度 94%、晶粒偏差 16% 的铜靶，薄膜电阻率 2.2×10⁻⁸Ω・m、偏差 ±4%，良率 82%。优化后：
1. 热等静压（900℃，150MPa），密度提至 99%；
2. 轧制 + 退火，晶粒偏差缩至 9%；
3. 配铜背板（偏差＜15%），热导率达 380 W/(m・K)。
结果：电阻率降至 1.8×10⁻⁸Ω・m，偏差 ±2%，良率 95%，年产能增 12%。
结语
靶材物理特性是薄膜质量的 “源头保障”，通过优化工艺、原料、结构可有效提升。微仪真空会按需求提供建议，如半导体靶荐热等静压、光伏靶荐旋转结构。若遇问题，可联系获取定制方案。
客服1
