磁控溅射仪设了 300W 功率，实际只到 180W—— 镀膜速度慢了一半，手机屏 ITO 膜厚偏差超 10%，芯片铜膜还没镀够厚就返工。这种 “功率虚低” 的问题，不少电子、显示厂都遇到过，不仅耽误产能，还浪费靶材和电费。今天拆解 4 大核心原因，附实操解决办法，看完就能排查，让设备满功率干活。
一、先算损失：功率差 10%，成本多花 20%
磁控溅射的功率直接影响镀膜效率和质量：
• 效率：功率从 300W 降到 240W（差 20%），镀膜时间从 30 分钟延长到 45 分钟，每天少镀 200 片基材；
• 质量：功率不稳，膜层原子沉积不均，手机屏触控膜出现 “死区”，芯片导电膜电阻波动超 15%；
• 成本：靶材消耗不变，产能降了，单位镀膜成本变相涨 20%。
所以功率虚低不是 “小毛病”，是吞成本的 “隐形坑”。

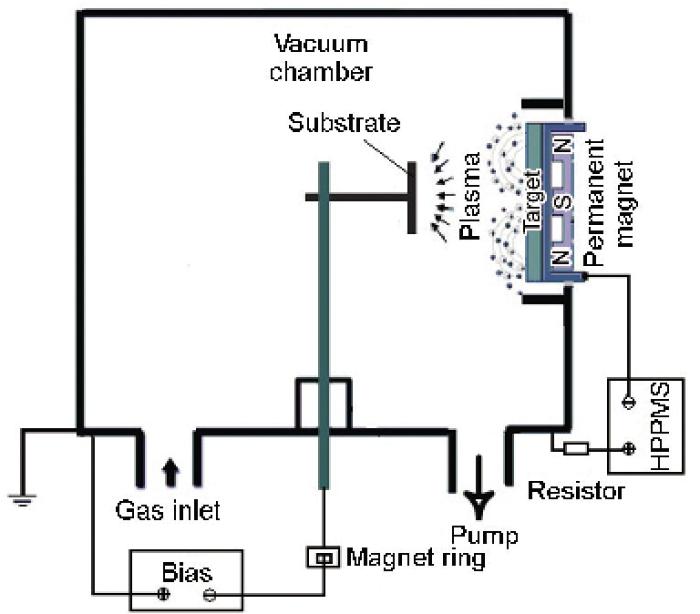

二、4 大核心原因：从电源到线路，按序排查
1. 电源 “老化 / 过载”：功率输出跟不上（最常见，占 40%）
磁控溅射电源（如直流电源、射频电源）用久了，内部电容、整流桥老化，输出功率会 “缩水”；若长期超额定功率用（如 300W 电源长期开 350W），还会触发保护，自动降功率。
• 案例：某显示厂的射频电源用了 5 年，设 200W 实际只到 150W，换了新电容后，功率恢复正常，镀膜速度快了 30%。
• 解决步骤：
① 用功率计测电源输出端（别只看设备显示），若实际功率＜设定值 80%，就是电源老化；
② 直流电源换老化电容，射频电源换匹配网络部件；
③ 别超额定功率用，300W 电源最高开 270W，留 10% 余量。
2. 靶材 “中毒 / 变形”：离子撞不动，功率上不去
靶材用久了会 “中毒”（如镀氧化物膜时，氧和靶材反应生成不导电化合物），或表面变形、出现凹坑，导致离子无法有效撞击靶材，功率自然上不去。
• 案例：某电子厂镀 ITO 膜，铟锡靶用了 200 小时，表面结了层黑膜（氧化层），设 250W 实际只到 180W，打磨掉氧化层后，功率立刻回升。
• 解决步骤：
① 拆靶材看表面：有氧化层用砂纸打磨（别磨太薄），变形严重直接换靶；
② 镀氧化物 / 氮化物膜时，控制反应气体流量（如氧气别超氩气的 20%），减少靶材中毒；
③ 靶材用到厚度剩 1/3 时就换，别用到 “见底”。
3. 真空度 “不够 / 不稳”：等离子体难维持，功率掉得快
磁控溅射需要 1×10⁻³Pa 以下的高真空，若真空度不够（如真空泵老化、密封圈漏气），腔室里的空气会干扰等离子体，导致功率无法稳定输出，甚至频繁跳变。
• 案例：某半导体厂的真空泵油用了半年没换，真空度只能到 5×10⁻³Pa，设 300W 功率忽高忽低，换油后真空度降到 1×10⁻⁴Pa，功率稳定了。
• 解决步骤：
① 用真空计测腔室真空度，若＞1×10⁻³Pa，查真空泵（换油 / 修泵）、密封圈（老化就换）；
② 镀膜前先抽真空 30 分钟，确保真空度稳定后再开功率。
4. 线路 “接触不良 / 老化”：电流跑漏，功率损耗大
电源到靶材的线路（如电缆、接头）老化、松动，会有电阻损耗，导致实际到靶材的功率降低 —— 就像水管漏水，水龙头开再大，出水也少。
• 案例：某家电厂的靶材电缆接头松动，设 220W 实际到靶材只有 190W，拧紧接头后，功率恢复，膜层均匀度提升 20%。
• 解决步骤：
① 断电后检查线路：接头用扳手拧紧，电缆看是否有破损、氧化；
② 电缆选粗点的（如 300W 电源配 6mm² 电缆），减少电阻损耗；
③ 每年换一次接头处的绝缘胶带，防止氧化漏电。
三、日常预防：2 个习惯，减少功率虚低
1. 定期 “体检”：每月用功率计测电源输出、真空计测真空度、检查靶材和线路，有问题早处理；
2. 规范操作：别频繁开关电源（每次开关会冲击电容），靶材按寿命换，别 “将就用”。
四、总结：按 “电源→靶材→真空→线路” 排查，功率轻松恢复
遇到功率虚低，别盲目换设备，按这顺序排查，80% 的问题能自己解决。若电源、真空泵彻底坏了，也别自己修，找微仪真空这样的专业团队，带配件上门，一般 1 天就能修好，比停机等配件省时间。毕竟对工厂来说，设备满功率转，才能少浪费、多产合格产品。
