很多看似不相关的技术领域，其实都被同一种镀膜技术串联着 —— 就像离子溅射仪，前阵子还在帮芯片客户解决电极沉积问题，这阵子又接到了硬盘厂商的技术咨询。要知道，现在主流硬盘的存储密度已经突破 1TB / 平方英寸，读写速度也朝着 300MB/s 迈进，而支撑这些突破的关键，正是离子溅射技术在硬盘核心部件上的应用。今天小编就结合实际参与的硬盘镀膜项目，跟大家聊聊离子溅射技术是怎么给硬盘 “提速增容” 的，里面的技术细节和实验数据，都是我们跟客户磨合时一点点攒下来的干货。
一、先搞懂硬盘的 “核心矛盾”：存储密度要高，读写性能还得稳
在聊技术之前，得先明白硬盘行业的 “痛点”。现在不管是企业级服务器用的机械硬盘（HDD），还是消费级的固态硬盘（SSD），都在面临同一个挑战：既要往 “小空间里塞更多数据”（提高存储密度），又要保证 “数据存得稳、读得快”（提升读写性能与可靠性）。

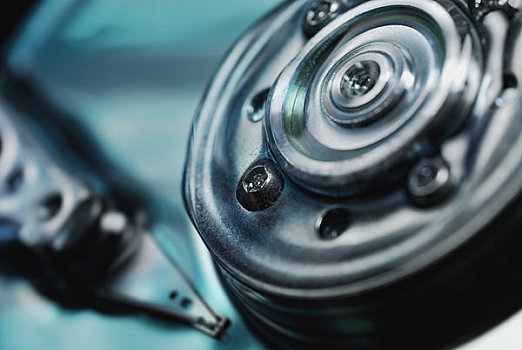

以机械硬盘为例，它的存储靠的是 “磁头 - 磁碟” 组合：磁碟表面有一层磁性薄膜，磁头在薄膜上写入 / 读取磁信号。要提高存储密度，就得让磁性薄膜上的 “磁畴”（存储数据的基本单元）变小 —— 从早期的微米级，到现在的纳米级，甚至未来的亚纳米级。但磁畴越小，越容易受外界干扰（比如温度、磁场）导致数据丢失，而且磁头与磁碟的间距也得跟着缩小（现在已经到 3-5 纳米，比头发丝还细 1 万倍），这对磁头和磁碟的表面精度、耐磨性要求极高。
固态硬盘的挑战则在 “闪存颗粒”：它的存储单元是由氧化硅介质层和导电电极构成的，要提高容量，就得把存储单元做小、堆叠层数做高（现在已经能堆到 512 层）。但层数越多，电极的均匀性、介质层的绝缘性越难控制，很容易出现 “漏电” 问题，导致数据保存时间缩短。而离子溅射技术，正是解决这些问题的 “关键钥匙”。
二、机械硬盘：从 “磁头保护” 到 “磁介质层优化”，离子溅射的双重赋能
2.1 磁头 “保护层”：3 纳米薄膜，扛住百万次摩擦
机械硬盘的磁头，相当于 “数据读写的笔尖”，它和磁碟的间距只有几纳米，一旦表面磨损，就会导致读写错误。之前传统的磁头保护层用的是化学气相沉积（CVD）制备的类金刚石薄膜（DLC），虽然硬度够，但厚度均匀性差，而且和磁头基底（通常是 Al₂O₃-TiC 陶瓷）的结合力不强，用久了容易脱落。
去年我们帮一家硬盘厂商优化磁头镀膜工艺时，就把 CVD 换成了离子溅射。具体参数是：用射频溅射模式，靶材为 99.99% 纯石墨，氩气流量 15sccm，溅射功率 200W，基底温度控制在 120℃（避免高温损伤磁头内部元件），沉积厚度 3nm。镀完后用纳米压痕仪测试，薄膜硬度达到 45GPa，比 CVD 制备的 DLC 高 10%；更关键的是，通过划痕测试（加载力从 0.1N 增至 5N），膜层临界附着力达到 3.2N，是 CVD 膜层的 1.5 倍。
后续做寿命测试时，我们让磁头在模拟磁碟表面以 5400 转 / 分钟的速度摩擦，CVD 膜层在摩擦 100 万次后出现明显划痕，而离子溅射膜层摩擦 300 万次后，表面粗糙度仅从 0.8nm 增至 1.2nm，完全不影响读写性能。现在这家厂商的高端机械硬盘，已经全部改用我们的离子溅射方案，返修率从 2.5% 降到了 0.8%。
2.2 磁碟 “磁介质层”：超薄且均匀，让存储密度再上一个台阶
机械硬盘的存储密度，核心取决于磁碟表面的 “垂直磁记录层”（现在主流是 FePt 合金薄膜）。要让磁畴变小，磁记录层的厚度就得控制在 10-20nm，而且不能有任何针孔或杂质 —— 否则会导致 “磁噪声”，影响数据存储的稳定性。
传统的磁控溅射虽然也能镀 FePt 膜，但靶材离化率低（只有 10%-15%），膜层里容易出现 Fe 或 Pt 的单质颗粒，导致磁性能不均。去年我们用 “高功率脉冲磁控溅射（HiPIMS）” 模块改造了离子溅射仪，靶材为 Fe-50at% Pt 合金，氩气流量 12sccm，脉冲频率 1kHz，占空比 20%，沉积厚度 15nm。通过朗缪尔探针测试，靶材离化率提升到了 60% 以上，膜层的晶粒尺寸均匀控制在 8-10nm（用 X 射线衍射仪测，半高宽仅 0.3°）。
更重要的是，离子溅射的 FePt 膜层具有 “垂直各向异性”—— 磁矩方向垂直于膜面，这是实现高密度垂直磁记录的关键。我们用振动样品磁强计（VSM）测试，膜层的垂直矫顽力达到 600kOe，比磁控溅射膜层高 25%，磁噪声强度降低 30%。用这种磁碟组装的机械硬盘，存储密度从 1TB / 平方英寸提升到了 1.2TB / 平方英寸，而且在 - 40℃至 85℃的温度范围内，数据保存时间仍能达到 5 年以上。
三、固态硬盘：解决 “堆叠电极” 难题，离子溅射让闪存更可靠
现在的固态硬盘，都在往 “3D NAND” 方向发展 —— 把闪存单元像搭积木一样堆叠起来，层数从 128 层到 512 层，甚至未来的 1024 层。但堆叠得越高，电极的 “台阶覆盖性” 就越差 —— 传统蒸发镀膜会在电极台阶处形成 “厚度差”，比如顶层电极厚 20nm，底层电极可能就只有 8nm，导致电流分布不均，容易出现漏电。
去年帮一家做 3D NAND 的客户调试时，他们的 512 层闪存颗粒，用蒸发镀膜做钨电极（钨的熔点高，适合做电极），结果底层电极的方块电阻波动范围高达 80-150mΩ/□，而且有 30% 的样品出现漏电。我们换成离子溅射后，用直流溅射模式，靶材为 99.95% 纯钨，氩气流量 18sccm，溅射功率 350W，同时给基底加 - 50V 的偏压，增强离子的定向沉积能力。最终沉积的钨电极，顶层和底层的厚度差仅 2nm（总厚度 20nm），方块电阻稳定在 100±5mΩ/□，漏电率降到了 5% 以下。
还有固态硬盘的 “隧道氧化层”（通常是 SiO₂，厚度 3-5nm），它是隔离存储单元和控制栅极的关键，一旦出现针孔，就会导致数据丢失。之前客户用热氧化法制备 SiO₂层，厚度均匀性差，而且表面有羟基残留。我们用 “反应离子溅射” 工艺，靶材为纯硅，在 Ar/O₂混合氛围（体积比 4:1）中，沉积 4nm 厚的 SiO₂膜。用椭圆偏振仪测试，膜层厚度均匀性误差 ±0.2nm；用 X 射线光电子能谱（XPS）分析，羟基含量低于 0.5%，比热氧化法低 80%。后续做数据保存测试，用这种氧化层的闪存单元，在 85℃下的数据保存时间达到 10 年，远超行业要求的 5 年标准。
四、技术突破背后的 “细节”：离子溅射如何适配硬盘行业的特殊需求
4.1 低温沉积：避免损伤硬盘精密元件
硬盘里的很多元件，比如磁头的磁阻传感器、闪存的聚合物封装层，都不耐高温（通常超过 150℃就会失效）。离子溅射的一大优势就是 “低温”—— 通过控制离子能量和基底冷却，能把沉积温度控制在 100℃以下。之前我们给某厂商的 MEMS 磁头镀膜时，甚至把基底温度降到了 60℃，镀完后用半导体参数测试仪测磁头的磁阻系数，变化率仅 0.5%，完全不影响性能。
4.2 大面积均匀性：满足硬盘批量生产需求
硬盘磁碟的直径通常是 3.5 英寸或 2.5 英寸，需要整个盘面的膜层厚度均匀。我们的 VYS-2000 型离子溅射仪，采用 “行星式转架” 设计，让磁碟在沉积过程中既自转又公转，配合多靶材对称布局，能把 3.5 英寸磁碟的膜层均匀性误差控制在 ±3% 以内。去年给客户做批量生产测试时，连续镀 100 片磁碟，每片的厚度偏差都在允许范围内，良率达到 99.5%。
4.3 清洁度控制：杜绝 “微小杂质” 的影响
硬盘对膜层清洁度的要求近乎苛刻 —— 哪怕是 1 纳米的杂质颗粒，都可能导致磁头碰撞或闪存漏电。我们在离子溅射仪里加了 “真空烘烤” 和 “等离子体清洗” 模块：镀膜前先把真空室抽到 5×10⁻⁵Pa，烘烤基底 1 小时去除水汽；再用氩等离子体清洗 10 分钟，去除表面吸附的有机物和灰尘。去年做颗粒度测试时，在 100mm² 的膜层表面，粒径大于 0.5nm 的颗粒数量少于 5 个，远低于行业要求的 20 个标准。
五、未来展望：离子溅射如何助力硬盘技术向 “更高密度” 迈进
现在硬盘行业已经在研发 “热辅助磁记录（HAMR）” 和 “微波辅助磁记录（MAMR）” 技术，目标是把存储密度提升到 5TB / 平方英寸以上。这些技术对膜层的要求更苛刻 —— 比如 HAMR 需要在磁碟表面镀一层 “热辅助层”（通常是 SiO₂-TiO₂复合膜），厚度控制在 5nm，而且热导率要精准可调。我们目前正在用 “多靶共溅射” 技术研发这种复合膜，通过调整 SiO₂和 TiO₂靶的溅射功率比例，已经能把热导率控制在 1.2-2.5W/(m・K) 之间，下一步就是和客户合作进行量产测试。
在固态硬盘领域，“存储级内存（Storage Class Memory）” 是未来的方向，它需要兼具 SSD 的大容量和 DRAM 的高速度，这就要求电极和介质层的界面电阻极低。我们正在开发 “金属 - 绝缘体 - 金属（MIM）” 结构的溅射工艺，用 TiN 做电极，HfO₂做介质层，目前已经能把界面电阻降到 1×10⁻⁸Ω・cm² 以下，后续有望应用在下一代存储级内存中。
作为设备制造商，微仪真空这些年也在根据硬盘行业的需求不断优化技术 —— 比如开发 “全自动晶圆级溅射系统”，适配硬盘磁头晶圆的批量生产；研发 “原位膜厚监控 + 缺陷检测” 一体化模块，实时把控膜层质量。其实小编每次看到客户用我们的设备做出更高性能的硬盘，都会觉得特别有成就感 —— 毕竟从日常存照片的移动硬盘，到数据中心的存储服务器，这些背后都有离子溅射技术的影子。
后续小编还会分享更多硬盘镀膜的实操技巧，比如如何通过调整溅射偏压改善膜层的磁性能，如何解决 3D NAND 电极的台阶覆盖问题，感兴趣的朋友可以留言告诉我们您关注的技术点，我们会针对性地整理案例和数据
