超导材料以其零电阻、完全抗磁性等独特特性，在能源、医疗、交通等领域展现出革命性应用潜力。从核磁共振成像（MRI）设备到超导量子计算机，从磁悬浮列车到可控核聚变装置，超导材料的性能与制备工艺直接决定了这些尖端技术的商业化进程。在众多超导材料制备方法中，磁控溅射技术凭借其精准调控、薄膜质量优异等优势，已成为高温超导带材、超导薄膜器件等核心产品不可或缺的制备手段。
磁控溅射与超导材料的 “天生契合”
超导材料的性能高度依赖于晶体结构、化学计量比和界面质量，尤其是高温超导材料（如 YBCO、Bi 系超导带材）对制备工艺有着近乎苛刻的要求。磁控溅射技术之所以能在超导材料制备中占据重要地位，源于其三大核心优势：
l 原子级成分控制：通过多靶共溅射技术，可精确调控超导薄膜中各元素（如 Y、Ba、Cu、O）的化学计量比，偏差控制在 ±0.5% 以内，确保超导相的完美形成。
l 低温成膜特性：相比传统蒸发镀膜，磁控溅射可在较低衬底温度（200-800℃）下制备高质量超导薄膜，避免衬底与薄膜间的扩散反应，尤其适合异质结超导器件的制备。
l 大面积均匀性：利用磁场约束等离子体的特性，可在宽幅衬底（目前已实现 12mm 宽超导带材的连续制备）上获得厚度偏差小于 2% 的超导薄膜，为超导材料的规模化应用奠定基础。
核心应用：从实验室研究到工业化生产
1. 高温超导带材的连续制备

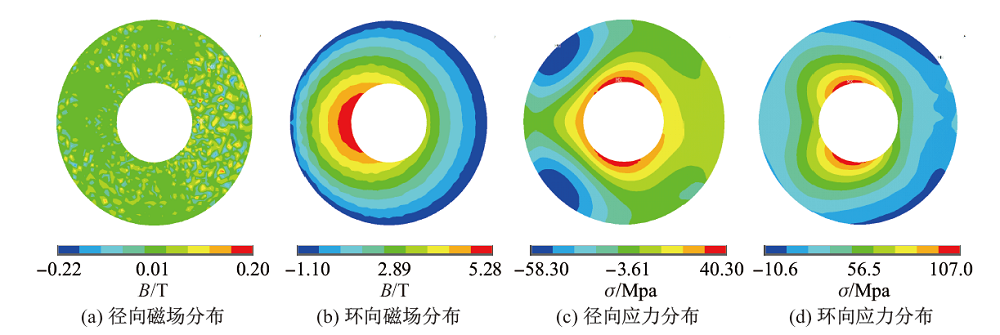

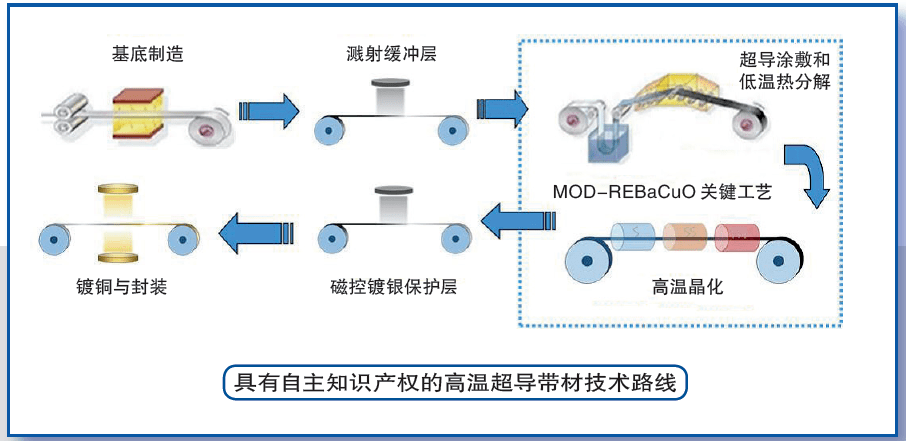

第二代高温超导带材（REBCO 涂层导体）是目前最具商业化潜力的超导材料之一，其核心是在金属基带（如哈氏合金）上外延生长 c 轴取向的 REBCO 超导层。磁控溅射技术在此过程中承担着关键角色：
· 采用离子束辅助磁控溅射制备缓冲层（如 YSZ、CeO₂），实现从金属基带到超导层的晶格匹配过渡，降低晶格失配率至 1% 以下；
· 通过脉冲激光沉积与磁控溅射的复合工艺，在缓冲层上生长 REBCO 超导层，临界电流密度（Jc）可达 3-5 MA/cm²（77K，自场条件下）；
· 利用反应磁控溅射制备金属稳定层（如 Ag、Cu），提升超导带材的机械性能与稳定性。
目前，基于磁控溅射技术的第二代高温超导带材已实现千米级连续制备，为超导电缆、超导电机等大型设备提供了关键材料支撑。
2. 超导薄膜器件的精密制造

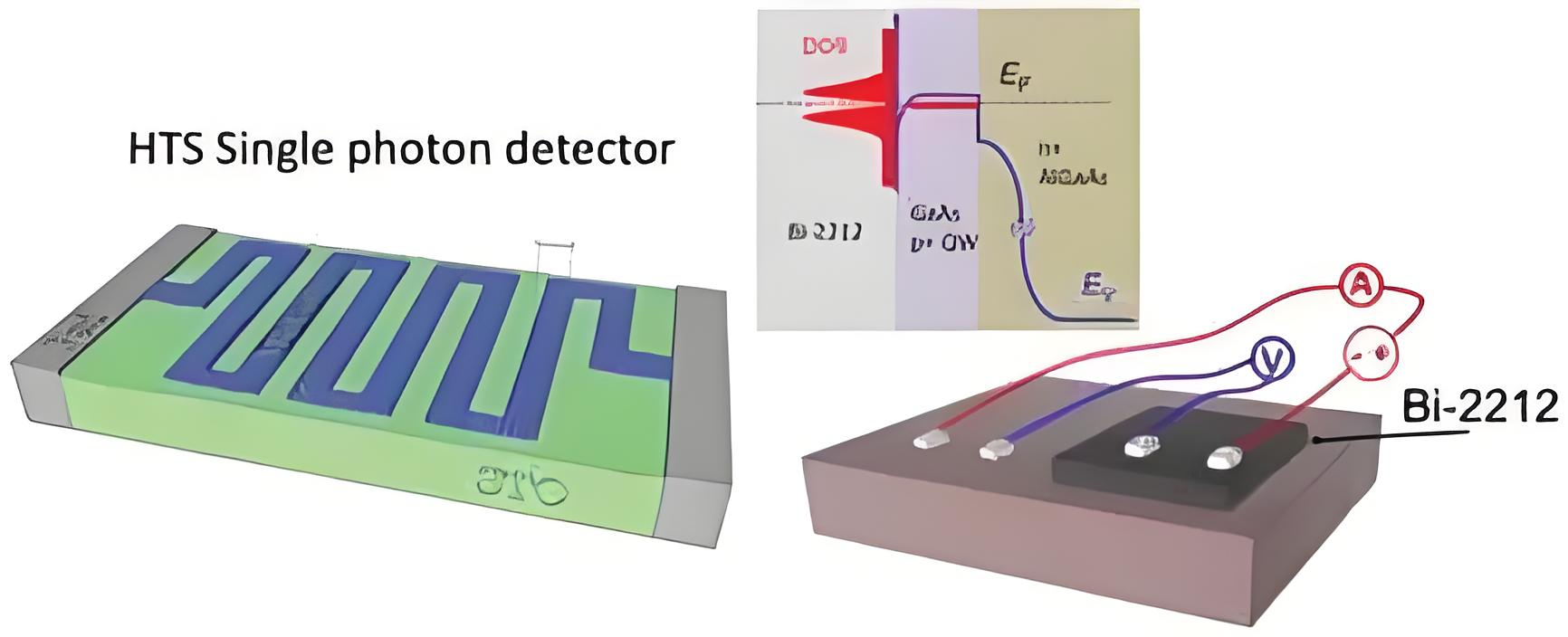

在超导电子学领域，量子比特、超导量子干涉仪（SQUID）等器件对超导薄膜的质量提出了极高要求，磁控溅射技术展现出独特优势：
· 制备 Nb 基超导薄膜：通过直流磁控溅射在 Si 衬底上生长的 Nb 薄膜，超导转变温度（Tc）可达 9.2K，表面粗糙度 Ra<0.5nm，是超导量子比特的核心材料；
· 异质结超导器件：利用射频磁控溅射技术制备 Nb/NbN、Al/AlOₓ/Nb 等超导隧道结，势垒层厚度可控制在 1-3nm，漏电流密度低至 10⁻⁴ A/cm²；
· 高温超导约瑟夫森结：采用磁控溅射制备 YBCO/PrBCO 异质结，临界电流调制深度可达 90% 以上，为高温超导电子器件的实用化铺平道路。
3. 新型超导材料的探索与优化

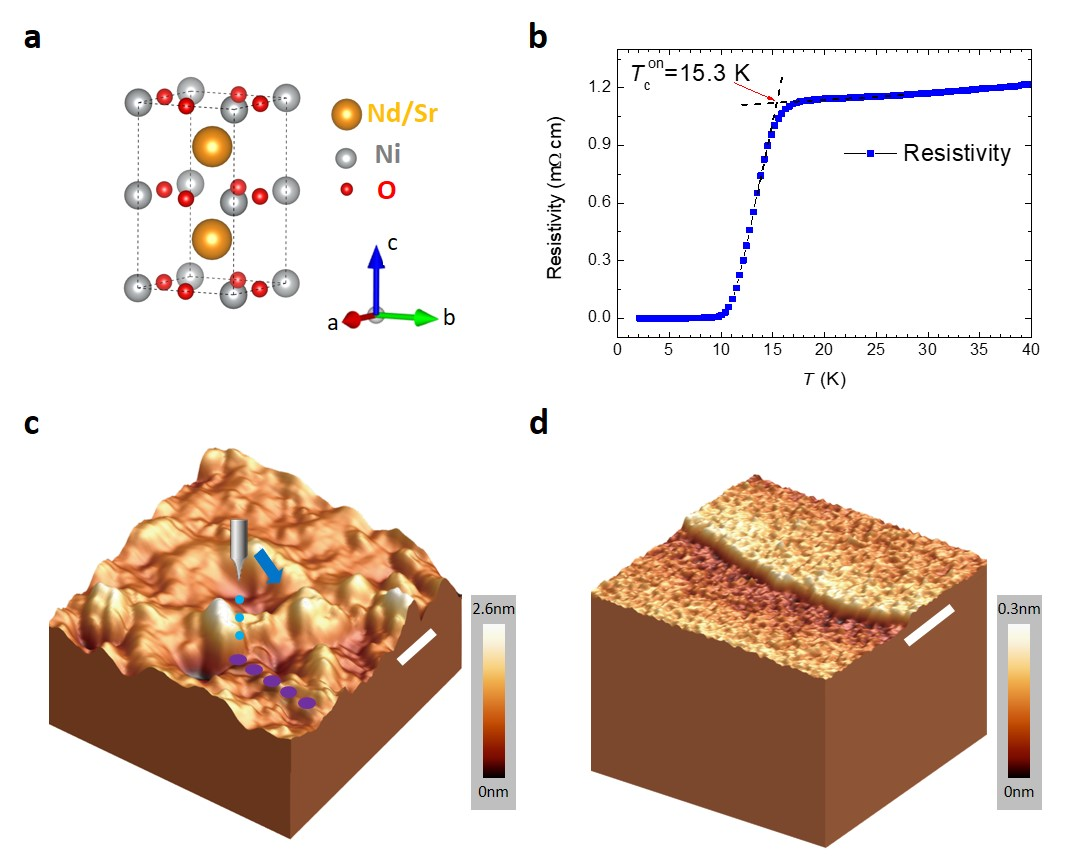

磁控溅射技术不仅是成熟超导材料的制备手段，更是探索新型超导体系的重要工具：
· 在拓扑超导材料研究中，通过磁控溅射制备 Bi₂Se₃、Sb₂Te₃等拓扑绝缘体薄膜，结合超导近邻效应，为探索马约拉纳零能模提供了理想平台；
· 对于铁基超导材料，利用高功率脉冲磁控溅射（HPPMS）技术，可在较低温度下制备 FeSe、FeTe 等薄膜，避免元素挥发导致的成分偏离；
· 通过调控溅射气压、功率等参数，可实现超导薄膜的应力调控，为研究应力对超导性能的影响提供了可控实验手段。
技术突破与未来方向
近年来，磁控溅射技术在超导材料制备领域的创新持续涌现：
· 高能离子注入辅助溅射：通过引入高能离子束，增强原子扩散能力，使超导薄膜的外延生长温度降低 100-200℃，同时提高薄膜致密度；
· 动态磁场调控技术：开发可实时调节的磁场系统，实现超导薄膜生长过程中的织构动态调控，临界电流密度提升 30% 以上；
· 多靶协同溅射系统：集成 6-8 个溅射靶位，实现超导多层膜的原位连续制备，将界面污染降低至 ppm 级。
