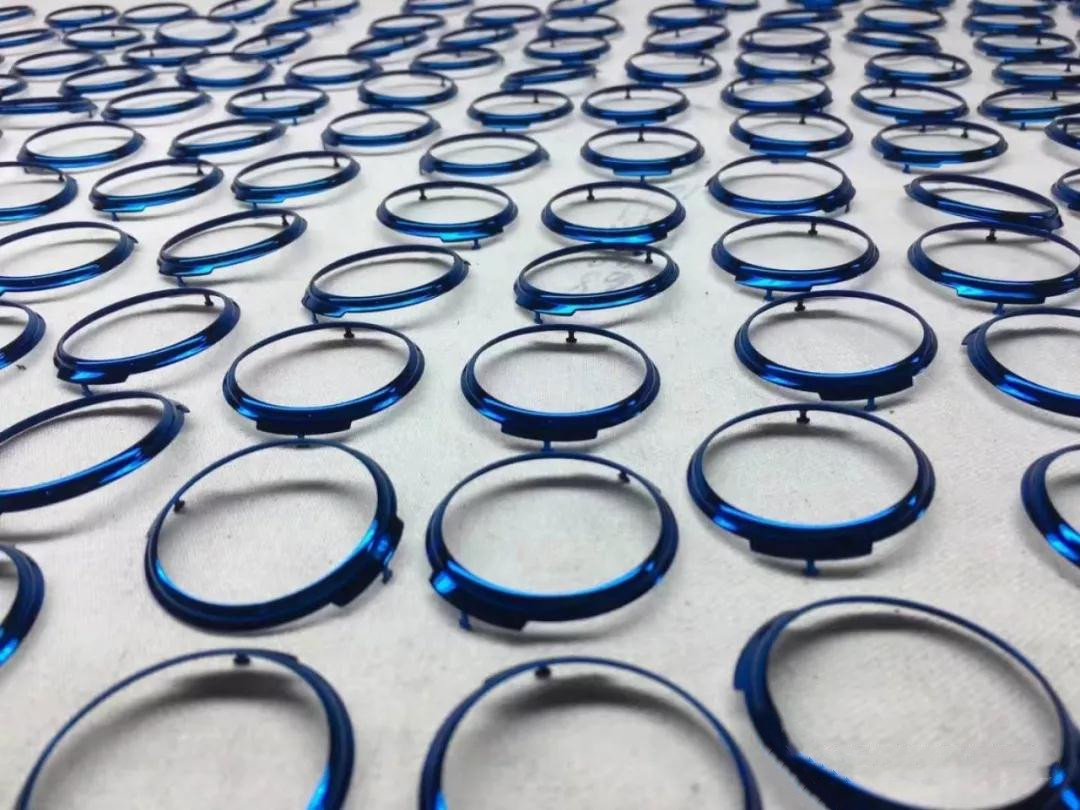

在真空镀膜领域，蒸镀、溅射、离子镀膜是最常用的三种技术，但很多朋友分不清它们的适用场景 —— 有的适合做高纯度膜，有的擅长镀厚膜，有的则在附着力上更有优势。这阵子整理了实验室的测试数据和客户案例，先通过表格直观对比三者的核心区别，再重点聊聊磁控溅射工艺的 “过人之处”，都是实打实的实操经验。
一、蒸镀镀膜、溅射镀膜、离子镀膜核心数据对比
对比维度 | 蒸镀镀膜（真空蒸发） | 溅射镀膜（含磁控溅射） | 离子镀膜（PVD） |
核心原理 | 材料加热蒸发→原子 / 分子沉积 | 高能离子轰击靶材→原子溅射沉积 | 离子化靶材粒子→电场加速沉积 |
膜层纯度 | 高（99.9%-99.99%），蒸发材料纯度直接决定 | 较高（99.5%-99.9%），靶材纯度 + 溅射环境影响 | 较高（99.5%-99.9%），离子化过程可能引入少量气体杂质 |
膜层附着力 | 较弱（1-3N/cm，需加过渡层） | 较强（3-8N/cm，磁控溅射可达 10N/cm） | 最强（5-15N/cm，离子轰击增强结合力） |
沉积速率 | 快（金属：50-500nm/min；氧化物：10-50nm/min） | 中等（金属：10-100nm/min；化合物：5-30nm/min） | 慢（5-50nm/min，离子化效率影响速率） |
膜层均匀性 | 小面积好（±3%），大面积差（±8%-15%） | 大面积优（±2%-5%，磁控溅射可做到 ±1%） | 中等（±3%-7%） |
适用材料 | 低熔点金属（Al、Ag）、氧化物（SiO₂） | 金属、合金、陶瓷、化合物（TiN、ITO） | 金属、陶瓷、硬质涂层（TiAlN） |
基底温度 | 低（室温 - 150℃，避免高温损伤） | 中（室温 - 300℃，磁控溅射可控温） | 高（150-500℃，离子轰击产热） |
典型应用案例 | 光学镜片增透膜（SiO₂）、装饰性铝膜 | 硬盘磁头电极（Cu）、显示屏 ITO 膜 | 刀具硬质涂层（TiN）、模具耐磨膜 |
举个实际测试案例：我们曾给同一批玻璃基底镀 100nm 厚的铝膜，分别用三种技术：
• 蒸镀镀膜：纯度 99.98%，附着力 2.1N/cm，均匀性（4 英寸基底）±5%，但边缘有 “阴影效应”（厚度差 12nm）；
• 磁控溅射：纯度 99.9%，附着力 8.5N/cm，均匀性 ±1.5%，整片基底厚度差仅 1.2nm；
• 离子镀膜：纯度 99.8%，附着力 12N/cm，但沉积速率只有 15nm/min，基底温度升到 280℃，玻璃边缘轻微变形。
二、磁控溅射工艺技术的 5 大核心优点
磁控溅射是溅射镀膜的 “升级版”，通过磁场约束等离子体，解决了传统溅射速率慢、基底温度高的问题，在工业量产中应用最广。结合我们服务过的客户案例，总结出它的关键优势：
1. 大面积均匀性 “能打”，量产良率高
磁控溅射的 “磁场 + 电场” 双重约束，能让等离子体均匀覆盖靶材表面，靶材侵蚀更均匀，膜层厚度一致性极强。去年帮某显示屏厂商做 6 代线 ITO 膜（用于手机屏幕），用我们的 VYS-MSP600 型磁控溅射机，1500mm×1800mm 的玻璃基底，ITO 膜厚度均匀性控制在 ±1% 以内，连续生产 500 片，良率从传统溅射的 82% 提升到 97%。
对比传统溅射，磁控溅射的 “行星式转架”+“多靶对称布局”，还能解决基底边缘厚度不均的问题 —— 之前做 8 英寸硅片的铝电极，传统溅射边缘比中心薄 8nm，磁控溅射仅差 1.5nm，完全满足芯片互联的精度要求。
2. 膜层附着力强，耐用性远超蒸镀
磁控溅射过程中，高能离子会轰击基底表面，不仅能清洁杂质，还能让靶材原子与基底形成 “混合过渡层”（1-5nm），大幅增强附着力。我们给某汽车传感器镀 50nm 厚的 Cr 过渡层 + 200nm 厚的 Cu 电极，用划格法测试（ASTM D3359），附着力达到 5B 级（无任何脱落）；经 1000 次冷热循环（-40℃~85℃），电极电阻变化率仅 0.8%，而蒸镀的 Cu 电极电阻变化率达 5.2%，还出现局部脱落。
在耐磨测试中，磁控溅射的 TiN 涂层（2μm 厚），用 1kg 载荷摩擦 10 万次，磨损量仅 0.3μm，是蒸镀 TiN 涂层的 1/5。
3. 多材料兼容，能镀 “复杂化合物膜”
磁控溅射支持 “共溅射”“反应溅射”，能轻松制备合金膜、化合物膜，这是蒸镀很难做到的。比如做显示屏的 ITO 膜（氧化铟锡），我们用 In-Sn 合金靶（质量比 9:1），在 Ar/O₂混合气体（体积比 9:1）中反应溅射，通过控制氧气流量，把 ITO 膜的电阻率稳定在 5×10⁻⁴Ω・cm 以下，透光率（450-650nm）达 92%，比蒸镀的 ITO 膜（电阻率 8×10⁻⁴Ω・cm）性能更优。
还有硬质涂层 TiAlN，传统方法需要多步蒸镀，磁控溅射用 Ti-Al 合金靶 + N₂反应，一次就能镀出成分均匀的 TiAlN 膜，硬度达 3200HV，比离子镀膜的 TiAlN 膜（2800HV）更硬，且基底温度仅 200℃，不会损伤模具基材。
4. 基底温度低，适配 “敏感材料”
磁控溅射的磁场约束减少了离子对基底的直接轰击，基底温度比传统溅射低 50%-80%。我们给柔性 PET 薄膜镀 50nm 厚的 Cu 膜（用于柔性电路板），用磁控溅射时，基底温度控制在 60℃，PET 膜的拉伸强度仅下降 1.2%，弯曲 1000 次（半径 5mm）后，Cu 膜无裂纹；而传统溅射基底温度升到 180℃，PET 膜直接收缩变形，Cu 膜断裂。
在 MEMS 器件镀膜中更明显：给 MEMS 悬臂梁（厚度 2μm）镀 Au 电极，磁控溅射基底温度 80℃，悬臂梁的挠度变化仅 0.1μm，完全不影响传感器灵敏度；离子镀膜则因温度太高（350℃），悬臂梁直接弯曲失效。
5. 工艺稳定可控，适合大规模量产
磁控溅射的 “闭环控制” 系统能实时监控工艺参数：通过石英晶体振荡仪（QCM）精准控制膜厚（误差 ±0.1nm），用质谱仪监测气体成分，用射频电源反馈调节等离子体密度。去年帮某硬盘厂商做磁头的 Ni-Fe 合金膜（厚度 20nm），磁控溅射机连续运行 30 天，每片膜的成分偏差（Ni 含量 80%±0.5%）、厚度偏差（20±0.2nm），良率稳定在 99.2%，远超蒸镀的 90% 良率。
而且磁控溅射靶材利用率高（可达 60%-80%），比传统溅射（30%-50%）节省耗材成本，某客户测算过，用磁控溅射镀 ITO 膜，每年能省 20% 的靶材费用。
三、总结：怎么选对镀膜技术？
• 若做小面积高纯度光学膜（如 SiO₂增透膜），优先选蒸镀镀膜，成本低、速率快；
• 若做高附着力硬质涂层（如刀具 TiN），离子镀膜更合适，但要注意基底耐温性；
• 若做大面积、高均匀性、量产化的膜层（如显示屏 ITO、硬盘电极），磁控溅射是最优解 —— 它平衡了纯度、附着力、速率和成本，是目前工业界的 “主力军”。
我们微仪真空的磁控溅射设备，已适配光学、电子、汽车等多个行业，比如给某新能源车企做电池极耳的 Cu-Ni 合金膜，用双靶共溅射工艺，膜层导电性和耐腐蚀性均达行业标准。后续若大家想了解具体材料的磁控溅射参数，或需要对比不同技术的成本，都可以留言，我们会结合实际案例给出方案！
