一、什么是 CVD？—— 化学气相沉积技术的本质与应用
CVD（Chemical Vapor Deposition，化学气相沉积）是一种通过化学反应在基材表面生成固态薄膜的镀膜技术，核心是让含有薄膜元素的气态前驱体，在特定温度、压力等条件下，通过分解、化合等化学反应，在基材表面沉积形成均匀、致密的镀层。

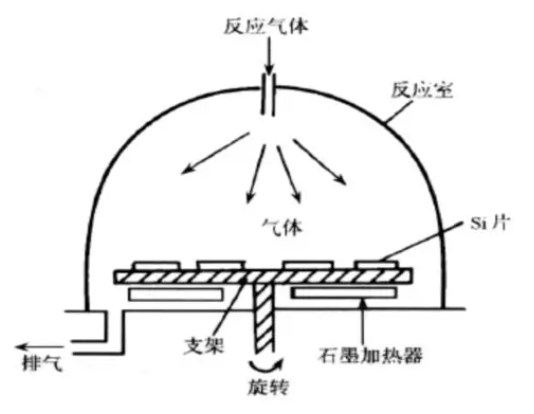

从实际生产场景来看，CVD 的工艺逻辑很容易理解：比如在半导体芯片制造中，要在硅片表面形成二氧化硅绝缘层，会将硅片放入反应腔，通入硅烷（SiH₄）和氧气（O₂）作为前驱体，在 300-500℃的温度下，硅烷与氧气发生化学反应生成二氧化硅（SiO₂）和氢气（H₂），其中二氧化硅会均匀附着在硅片表面，氢气则作为副产物被排出腔外。这种技术的关键在于 “化学反应驱动”，所有镀层的形成都依赖于气态物质之间的化学变化，而非物理状态的改变。
在行业应用中，CVD 更适合需要厚镀层、复杂成分的场景。比如航空发动机的涡轮叶片，为了承受 1000℃以上的高温，会用 CVD 技术沉积热障涂层 —— 通常以氧化钇稳定的氧化锆（YSZ）为镀层材料，通过金属有机化合物前驱体（如锆的有机络合物）在高温下分解，在叶片表面形成厚度 50-200μm 的涂层，这种涂层能有效隔绝高温，延长叶片使用寿命。此外，在硬质合金刀具领域，CVD 也常用於沉积碳化钨（WC）、氮化钛（TiN）等耐磨镀层，让刀具在切削钢材时更耐用，比如加工汽车曲轴的硬质合金铣刀，经 CVD 处理后使用寿命能提升 3-5 倍。
二、PVD 的核心特征 —— 物理气相沉积技术的运作逻辑
PVD（Physical Vapor Deposition，物理气相沉积）则是通过物理手段将镀膜材料转化为气态，再让气态粒子在基材表面沉积形成薄膜的技术，整个过程不涉及化学反应，仅改变材料的物理状态（从固态或液态变为气态，再变回固态）。
常见的 PVD 工艺有磁控溅射、真空蒸发和离子镀三种，每种都有鲜明的行业应用场景。比如手机外壳的真空镀膜，大多采用真空蒸发 PVD：先将铝、钛等金属材料放入真空腔的蒸发源中，通过电阻加热或电子束轰击让金属融化并蒸发成气态，这些气态金属粒子在真空环境中直线运动，遇到下方的手机外壳基材就会附着沉积，形成闪亮的金属镀层，像常见的 “磨砂银”“极光蓝” 手机外壳，很多都是通过这种方式实现的。
而在工具镀膜领域，磁控溅射 PVD 应用更广。比如汽车发动机的气门挺柱，需要耐磨且低摩擦的镀层，会采用磁控溅射 PVD 沉积氮化铬（CrN）涂层：将金属铬靶材作为阴极，在真空腔中通入氮气，通过磁场控制电子运动轨迹，让电子持续轰击氮气分子产生氮离子，氮离子再轰击铬靶材，使铬原子脱离靶材成为气态粒子，最终在挺柱表面沉积形成 5-10μm 厚的 CrN 镀层，这种镀层硬度高、摩擦系数低，能减少挺柱与气门的磨损，让发动机运转更稳定。
三、CVD 与 PVD 的核心区别 —— 从工艺到应用的全方位对比
很多人容易混淆 CVD 和 PVD，其实两者从原理到应用场景都有显著差异，具体可以从四个关键维度区分：
1. 核心原理：化学反应 vs 物理变化
这是两者最本质的区别。CVD 的镀层形成必须依赖化学反应，比如沉积氮化硅（Si₃N₄）涂层时，需要硅烷（SiH₄）和氨气（NH₃）在高温下反应：3SiH₄ + 4NH₃ → Si₃N₄ + 12H₂，没有这个化学反应就无法生成氮化硅镀层；而 PVD 完全依靠物理过程，比如磁控溅射 PVD 沉积铝镀层时，只是将固态铝通过物理轰击变成气态铝粒子，再让粒子附着在基材上，整个过程没有新物质生成，铝的化学性质始终不变。
2. 工艺条件：高温高压 vs 低温低压
CVD 因为需要驱动化学反应，通常对温度、压力要求更高。比如工业上用 CVD 沉积金刚石薄膜，反应温度需要达到 800-1200℃，压力要控制在 10-100kPa，这种高温环境对基材的耐热性要求极高，像塑料、树脂等不耐高温的材料就无法用 CVD 处理；而 PVD 大多在低温、真空环境下进行，比如磁控溅射 PVD 的温度一般在 100-300℃，真空度要求 10⁻³-10⁻⁵Pa，甚至有些低温 PVD 工艺（如离子镀）能在室温下进行，这就使得 PVD 可以用于塑料、玻璃等不耐高温的基材，比如眼镜片的减反射膜，就是用低温 PVD 工艺沉积的，不会导致镜片变形。
3. 镀层性能：厚而韧 vs 薄而硬
从镀层的实际性能来看，CVD 的镀层通常厚度更厚、韧性更好。比如在石油钻井用的金刚石复合片（PDC）制造中，用 CVD 沉积的金刚石涂层厚度可达 50-100μm，而且涂层与基材结合紧密，能承受钻井时的剧烈冲击，不易脱落；而 PVD 的镀层普遍更薄、硬度更高，比如刀具上的 PVD TiAlN 涂层，厚度通常只有 2-5μm，但硬度能达到 3000HV 以上（相当于 HRC 70 以上），比 CVD 涂层的硬度更高，不过厚度过厚容易开裂，所以更适合需要薄而硬镀层的场景。
4. 应用场景：工业重载 vs 精密消费
因为性能差异，两者的应用场景也有明显分工。CVD 更偏向工业重载、高温高压领域，除了前面提到的航空发动机叶片、石油钻井复合片，还常用于半导体芯片的多层布线（如用 CVD 沉积钨布线）、光伏电池的减反射膜（如沉积氮化硅膜）等；而 PVD 更适合精密消费、轻量化领域，比如手机、手表的外观镀层，眼镜片的功能膜（减反射、防蓝光），以及汽车零部件的耐磨镀层（如活塞环、齿轮）等。举个直观的例子：同样是 “镀膜”，汽车发动机的涡轮叶片用 CVD，因为要扛高温；而汽车内饰的金属饰条用 PVD，因为要兼顾美观和轻量化，且不需要承受极端环境。
