在精密制造领域，“表面光滑、结构致密” 的薄膜是很多高端产品的核心竞争力 —— 小到半导体芯片的介质层，大到航天器件的抗辐照涂层，薄膜的光滑度决定了光学性能、电学稳定性，致密度则直接影响耐磨、耐腐蚀和使用寿命。那么，到底哪种镀膜方法能同时满足这两大要求？答案并非唯一，但双离子束溅射和原子层沉积（ALD） 绝对是当前最靠谱的两大选择，它们凭借独特的技术逻辑，把薄膜质量推向了新高度。
一、双离子束溅射：用 “双重离子调控” 打造 “镜面级” 薄膜
如果说普通溅射是 “粗放式沉积”，双离子束溅射就是 “精细化雕琢”。它的核心思路是用两束离子分工协作，既保证沉积效率，又能精准控制薄膜的微观结构，最终实现 “光滑 + 致密” 的双重目标。
这种技术的巧妙之处在于 “双束配合”：第一束高能离子负责轰击靶材，把靶材原子 “敲” 出来，这一步和普通溅射类似，但得益于磁场约束，溅射出来的原子能量更均匀；关键在第二束低能离子 —— 它不轰击靶材，而是直接对准正在生长的薄膜表面，像无数个微型 “打磨机” 一样，持续对薄膜进行 “精修”。
这束低能离子的作用可不小：一方面，它能把薄膜表面刚沉积的松散原子 “压实”，让原子排列更紧密，减少孔隙和缺陷，让薄膜致密度大幅提升，比如制备 Nb₂O₅/SiO₂光学薄膜时，用这种方法能让薄膜密度接近理论值，几乎没有针孔缺陷；另一方面，它能抑制薄膜表面的 “岛状生长”，避免形成凹凸不平的粗糙结构，最终让薄膜表面粗糙度的均方根降低到 1nm 以下，比普通电子束蒸镀的薄膜光滑一个量级。

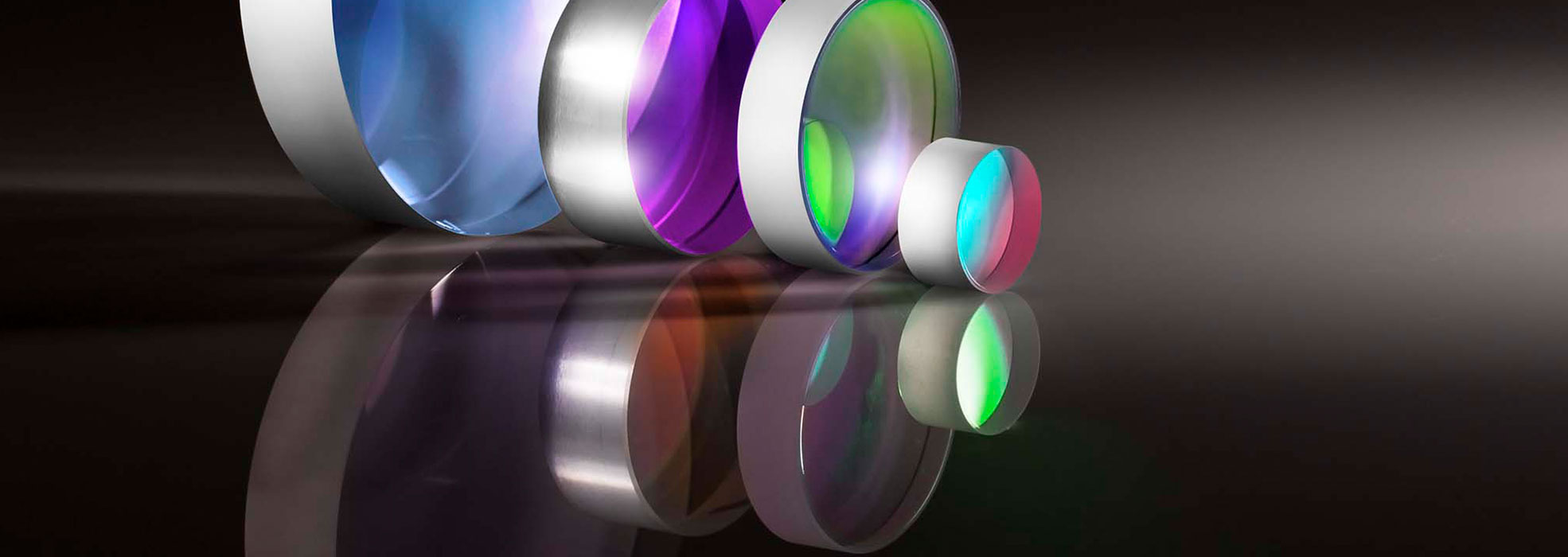

更难得的是，双离子束溅射还能适配多种材料。无论是金属、氧化物，还是氮化物，都能通过调整离子能量和束流密度，制备出高质量薄膜。比如在蓝宝石基片上制备近红外窄带通滤光片时，它能让薄膜透过率达到 95% 以上，同时保持极佳的表面平整度，完美满足遥感卫星探测器的高精度要求。对于需要兼顾光学性能和机械强度的场景，比如高端镜头涂层、半导体芯片的钝化层，双离子束溅射无疑是优选。、
二、原子层沉积（ALD）：“原子级堆叠” 实现极致致密与光滑
如果说双离子束溅射是 “精修打磨”，那原子层沉积（ALD）就是 “精密搭建”。它的核心逻辑是 “逐层生长”，像搭乐高一样，把原子一层一层精准堆叠在基体表面，从根源上保证薄膜的致密性和光滑度。
ALD 的工作过程很有特点：它会交替向真空腔体内通入两种不同的化学前驱体，每种前驱体只会在基体表面发生 “自限制反应”—— 简单说，就是一种前驱体分子只能覆盖基体表面的一层原子，多余的会被抽走，再通入第二种前驱体，与第一层分子反应形成薄膜，如此循环往复。这种 “一层叠一层” 的生长方式，让薄膜厚度能精确控制到原子级别（1Å，也就是 0.1nm）。
这种生长模式带来了两个核心优势：一是极致致密，因为原子是逐层覆盖的，不会出现 “漏铺” 或 “叠错” 的情况，制备的 Al₂O₃、ZnO 等薄膜致密无漏点，能有效阻挡水汽、氧气等杂质渗透，特别适合做半导体器件的保护层；二是表面极度光滑，由于每一层生长都均匀可控，薄膜表面不会出现局部凸起或凹陷，即使沉积厚度达到几百纳米，表面依然平整如镜。
更厉害的是，ALD 的 “自限制反应” 让它能完美适配复杂形状的基体。无论是带有深孔、凹槽的微小结构，还是大面积的平面基材，它都能实现均匀覆盖，薄膜均匀性误差小于 1%。比如在光伏电池的硅片表面沉积钝化膜，或是在微机电系统（MEMS）的微小结构上制备绝缘层，ALD 都能保证每个角落的薄膜都一样致密、一样光滑。
三、两种方法怎么选？看需求对号入座
虽然双离子束溅射和 ALD 都能制备光滑致密的薄膜，但它们的适用场景略有侧重：
如果你的需求是光学薄膜、高硬度耐磨涂层，比如高端镜头、刀具涂层、红外滤光片，优先选双离子束溅射 —— 它的沉积速率相对较快，且能保证薄膜的光学均匀性和机械强度，性价比更高。
如果你的需求是半导体器件的介质层、超薄防护层，比如芯片的高 K 介电膜、微小结构的绝缘层，或是需要极致致密性的防腐涂层，ALD 是更好的选择 —— 它的原子级控制能力和无针孔特性，能满足半导体行业的严苛要求，而且低温生长（室温到 350℃）不会损伤基体。
对比普通的蒸发镀膜或直流磁控溅射，这两种方法的优势很明显：普通蒸发镀膜的薄膜原子能量低，容易形成松散结构，致密度差；普通直流磁控溅射虽然比蒸发好，但缺乏主动 “精修” 或 “精准堆叠” 的机制，表面粗糙度和致密性难以达到高端应用要求。而双离子束溅射和 ALD，一个靠 “精修打磨”，一个靠 “精准堆叠”，从不同角度实现了薄膜性能的突破。
从日常的高端手机镜头，到尖端的卫星探测器、半导体芯片，这些光滑致密的薄膜虽然看不见，却在默默发挥着关键作用。而双离子束溅射和原子层沉积技术，正是这些 “隐形功臣” 的背后推手，它们用极致的精密制造，让高端产品的性能不断突破极限。
