在真空镀膜的微观世界里，有一个看不见却至关重要的 “操控者”—— 磁场。它不像靶材、电源那样直观，却能通过无形的力量调控等离子体的运动轨迹，直接决定薄膜的密度、附着力和均匀性。而 “非平衡磁场” 的出现，更是为高端薄膜制备打开了新的大门，让原本局限的镀膜技术突破了性能瓶颈。
一、磁场在真空镀膜中：不止是 “约束”，更是 “效率引擎”
很多人以为磁场在镀膜中只是简单 “困住” 等离子体，其实它的作用远比想象中关键，堪称设备的 “核心骨架”：
首先，磁场是等离子体的 “聚能环”。真空腔体内的电子在电场作用下本会直线运动，很快撞击腔壁流失，而磁场会通过洛伦兹力让电子沿磁感线做螺旋运动，相当于延长了电子的 “工作路径”。这使得电子与氩气等工作气体分子碰撞的概率大幅提升，等离子体密度能提升 30% 以上，为离子轰击靶材提供了充足的 “弹药”。
其次，磁场是 “节能调节器”。高密度等离子体意味着无需过高的电压就能维持放电，不仅降低了设备能耗，还减少了靶材因高温产生的损伤，延长了靶材使用寿命。同时，磁场能将等离子体精准约束在靶材表面附近，避免其扩散导致的能量浪费，让溅射过程更高效。
最后，磁场是 “均匀性保障”。通过优化磁极布局，磁场可以控制等离子体的分布形态，让靶材各区域受到均匀的离子轰击，从而保证溅射原子向基体迁移时的一致性，避免薄膜出现 “边缘薄、中间厚” 的缺陷。无论是大面积玻璃镀膜，还是小型精密器件加工，磁场的均匀约束都是实现高质量薄膜的前提。
二、非平衡磁场：打破局限的 “性能升级键”
传统的平衡磁场，其磁感线在靶材表面形成闭合回路，等离子体被严格限制在靶前区域，就像被 “关在笼子里”。这种设计虽然能保证较高的沉积速率，却存在一个致命问题：基体表面的离子轰击不足，导致薄膜附着力弱、致密度低，难以满足高端应用需求。
非平衡磁场的核心创新，就是故意打破这种磁对称 —— 通过增强外环磁极的强度，让部分磁感线 “泄漏” 到基体区域，形成开放的磁场回路。这种看似 “不完美” 的设计，实则精准解决了平衡磁场的痛点，其目的主要有三个：
1. 强化离子轰击，让薄膜 “扎根” 更牢
当磁感线延伸到基体附近时，等离子体也会随之扩散，使基体表面处于等离子体的 “包裹” 中。在薄膜生长过程中，这些等离子体中的离子会持续轰击薄膜表面，就像用小锤子把松散的原子 “敲实”。这种离子辅助沉积效应，能让薄膜晶粒更细化、晶体结构更致密，硬度和耐磨性显著提升。比如制备 TiN 硬质涂层时，非平衡磁场带来的离子轰击能让涂层硬度提升 40% 以上，刀具使用寿命延长 3-5 倍。同时，离子轰击还能促进薄膜原子与基体的化学键合，避免薄膜脱落，解决了平衡磁场下薄膜 “一刮就掉” 的难题。
2. 适配复杂形状，实现 “无死角” 镀膜
平衡磁场的等离子体局限于靶前，对于带有深孔、凹槽的复杂形状基体，很难保证这些区域的薄膜覆盖均匀。而非平衡磁场的等离子体扩散特性，让离子和溅射原子能沿着磁场线到达基体的各个角落。无论是半导体芯片的微小结构，还是航天器件的复杂曲面，都能获得均匀的薄膜覆盖，这是平衡磁场难以实现的优势。
3. 精准调控薄膜结构，拓展功能边界
非平衡磁场带来的等离子体与基体的近距离相互作用，为薄膜性能调控提供了更多可能。在制备氧化物、氮化物等功能薄膜时，扩散到基体附近的等离子体可以与溅射原子发生复杂的物理化学反应，通过控制等离子体中的离子浓度和能量，能精确调节薄膜的成分比例和晶体取向。比如在制备光伏电池的透明导电膜时，非平衡磁场可调控薄膜的载流子浓度，让薄膜同时具备高透光率和低电阻率；在制备超导薄膜时，离子轰击能诱导薄膜形成特定的择优取向，保证超导性能的稳定性。
三、从平衡到非平衡：技术迭代的底层逻辑
从平衡磁场到非平衡磁场的演变，本质上是镀膜技术从 “追求速率” 向 “追求品质” 的转变。平衡磁场适用于装饰涂层、简单保护层等对性能要求不高的场景，而成像光学涂层、半导体器件薄膜、航天抗辐照涂层等高端应用，非平衡磁场已成为标配。

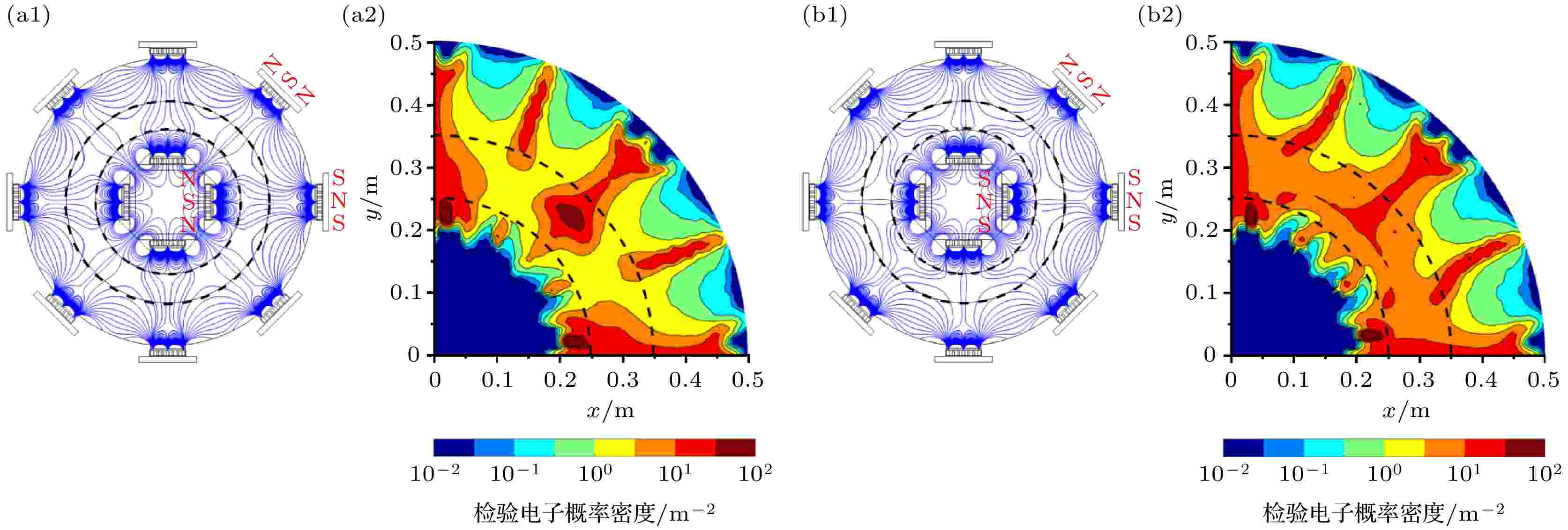

更先进的多靶非平衡磁控溅射系统，还通过闭合磁场设计进一步优化了性能 —— 相邻靶材的磁场形成闭合环路，避免了电子向腔壁流失，让镀膜区域的离子浓度进一步提升，溅射效率和薄膜均匀性再上一个台阶。这种技术升级，正推动着真空镀膜在半导体、新能源、航天等领域的应用不断突破极限。
磁场虽无形，却在真空镀膜中扮演着 “隐形工程师” 的角色。而非平衡磁场的创新设计，更是用 “打破对称” 的思路，解决了平衡磁场的固有局限，让薄膜的性能实现了质的飞跃。从日常使用的手机屏幕涂层，到尖端科技的量子芯片薄膜，磁场技术的每一次进步，都在悄悄改变着我们的生活和科技的未来。
