在电子设备普及的当下,集成电路(IC)作为 电子大脑支撑智能终端运行。而 IC 制造的精密工序中,溅射靶材通过溅射工艺形成导电、绝缘或阻挡层,直接决定 IC 性能、功耗与可靠性。随着 IC 制程向 3 纳米、2 纳米突破,溅射靶材技术门槛与市场价值持续攀升。本文拆解其核心作用、严苛技术要求与市场趋势,揭开这一 “IC 材料命脉的面纱。

一、核心作用:支撑 IC 制造全流程的关键层

IC 晶圆制造的前道工序中,溅射靶材主要形成三类关键功能层,缺一不可:

1. 导电层:IC 电流通道

通过物理气相沉积(PVD)工艺,高纯度金属靶材在晶圆表面形成纳米级导电层,实现电流传输:

• 铝靶:适配 28 纳米以上成熟制程,导电性稳定、成本低,满足简单互联线路需求;

• 铜靶14 纳米及以下先进制程主流选择,电阻率比铝低 40%,节能且抗电迁移能力强,延长 IC 寿命,已广泛用于 7 纳米、5 纳米制程。

2. 阻挡层:IC 绝缘屏障

防止导电层金属离子扩散至硅基材,保护晶体管性能,核心依赖钛靶、钽靶:

• 钛靶形成硅化钛层,增强导电层与基材结合力;

• 钽靶阻挡能力更强,先进制程中钽层厚度控制在 5-10 纳米,确保 IC 在极端环境下稳定工作。

3. 绝缘层与电极层:IC 功能延伸

• 绝缘层:氧化硅靶、氮化硅靶形成绝缘薄膜,分隔导电线路防短路;

• 电极层:高纯度钨靶等制备晶体管源极、漏极与栅极电极,精准控制晶体管通断,是 IC 逻辑运算的基础。

无高质量溅射靶材,IC 微型化高性能化无从谈起。

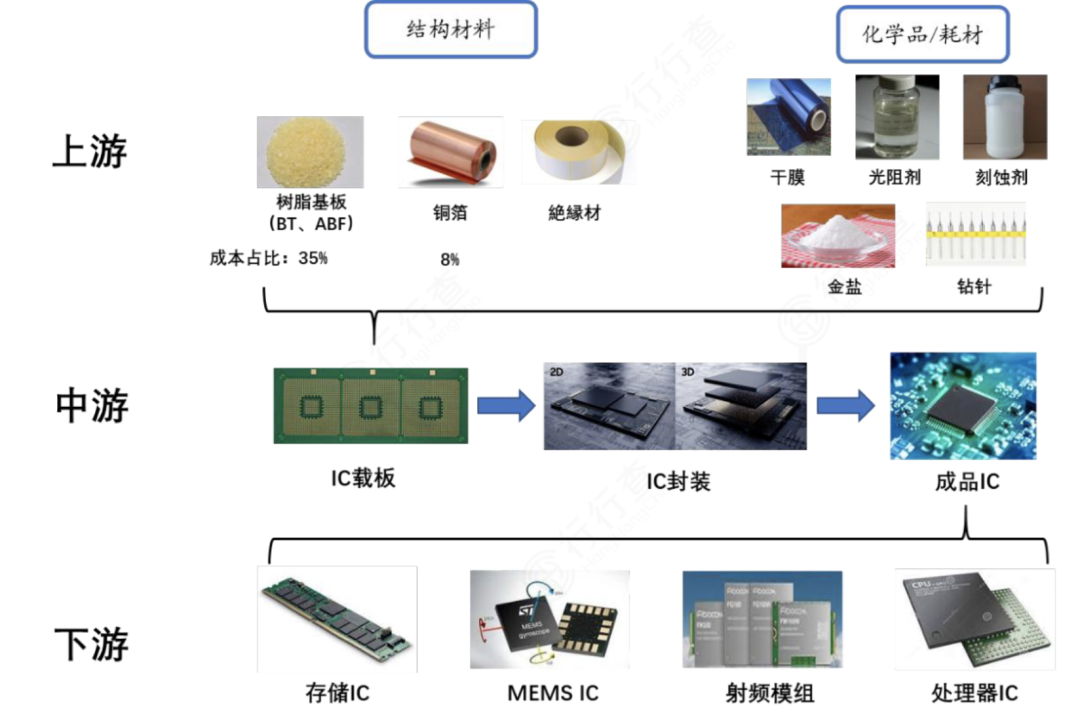

IC载板:AI芯片封装稀缺赛道,产业格局全梳理

二、技术要求:IC 制程越先进,标准越严苛

IC 用溅射靶材以 三个极致为核心要求,随制程向纳米级升级,标准呈指数级提升:

1. 纯度:99.999% 仅为 入门

纯度直接影响 IC 良率,微量杂质易致颗粒缺陷:

• 28 纳米以上制程:纯度需达 99.999%5N);

• 14 纳米及以下制程:纯度提升至 99.9999%6N),3 纳米制程铜靶等关键材料需 99.99999%7N);

• 特定杂质(铁、镍等)含量低于 0.1ppm,即 1 吨靶材中杂质不超 0.1 克。

2. 微观结构:晶粒均匀性决定镀层质量

晶粒大小与分布影响镀层均匀性,避免溅射时原子逸出速率不均:

• 先进制程靶材晶粒尺寸控制在 1-5 微米,偏差不超 20%

• 晶粒均匀无团聚、空洞,相对密度达 99% 以上(普通靶材约 95%),防靶材剥落。

3. 尺寸精度:纳米级公差的 精细活

匹配 8-12 英寸及更大晶圆,尺寸精度要求极高:

• 表面平面度误差≤5 微米(头发丝直径 1/10),防镀层厚度不均;

• 直径、厚度公差 ±0.1 毫米,异形靶材甚至 ±0.05 毫米,确保适配溅射设备。

3 纳米及以下制程还需低缺陷密度、高溅射效率,技术难度远超传统靶材。

制造电子IC和集成电路介绍-深圳中深源科技有限公司

三、市场趋势:需求与技术双轮驱动

全球 IC 产业面临先进制程突破与成熟制程扩产需求,叠加下游应用爆发,溅射靶材市场呈三大趋势:

1. 市场规模持续扩张,先进制程为核心增长极

2023 年全球 IC 用溅射靶材市场超 80 亿美元,预计 2028 年破 120 亿美元,年复合增长率约 8%

• 先进制程:3 纳米、2 纳米研发量产,推动高纯度铜靶、钽靶需求,12 英寸先进晶圆靶材用量比 28 纳米多 30% 以上;

• 成熟制程:汽车电子、工业控制带动 28 纳米等 IC 需求,铝靶、钨靶用量提升,成市场 稳定器

2. 技术竞争聚焦先进材料与定制化

制程升级推动技术竞争方向转变:

• 先进材料:研发铜 - 锰合金靶(提阻挡性能)、高熵合金靶(强耐磨性),及 GAA 晶体管用钴靶、镍靶,技术壁垒与利润空间更高;

• 定制化服务:适配不同 IC 设计方案,为台积电、三星等头部厂商定制靶材,考验快速响应与柔性生产能力。

3. 国产化替代加速,突破外资垄断

长期由日美韩企业(JX 金属、霍尼韦尔等)垄断,国内厂商近年突破技术壁垒:

• 成熟制程:28 纳米以上铝靶、铜靶国产化率超 40%,性能接近外资;

• 先进制程:部分企业实现 14 纳米铜靶、钽靶量产,向 7 纳米、5 纳米推进,市场份额约 15% 且增速快;

• 政策与资本支持:半导体材料自主可控政策 + 资本投入,助力研发与产能扩张。

一文带你了解:集成电路(IC)从基础概念、制造工艺、种类到广泛应用全解析_ic集成工艺-CSDN博客

四、挑战与展望:进阶之路任重道远

行业面临两大挑战:一是 3 纳米及以下制程靶材技术天花板,需研发原子层沉积用靶材等新技术;二是成本控制,高纯度靶材生产周期长、废品率高,平衡质量与成本是关键。

未来方向清晰:一方面向 更纯、更薄、更均匀突破,适配 1 纳米及以下制程;另一方面与光刻胶、特种气体协同,形成 材料 + 工艺一体化方案,提 IC 制造效率与良率。

结语

溅射靶材虽不广为人知,却是 IC 制造的 核心基石,其技术水平反映国家半导体材料实力。全球 IC 竞争加剧下,溅射靶材突破不仅推动 IC 性能升级,更支撑半导体产业自主可控。随技术创新与国产化深入,中国溅射靶材企业有望在全球市场占据更重要地位,为 IC 产业贡献 中国力量
