在离子溅射这一主流物理气相沉积技术中，靶材的选择直接决定薄膜性能。而金（AU）作为贵金属，凭借优异的导电性、化学稳定性与光学特性，成为离子溅射仪中 “高要求薄膜” 制备的核心靶材，从微电子制造到光学器件研发，都发挥着不可替代的作用。

一、先理清：离子溅射技术 + 金靶，如何 “造膜”？

离子溅射制备金薄膜的核心逻辑，是借助高能离子 “提取” 金靶中的金原子，再让原子有序沉积成膜，整个过程就像 “用离子雕刻贵金属，给基材穿金衣”，具体可分为三步：

1. 离子生成与加速：在密封的真空腔体内，氩气被电离成带正电的高能离子，这些离子在电场作用下加速，形成高速运动的 “离子炮弹”。

2. 金靶原子释放：“离子炮弹” 定向轰击金靶表面，金靶原子在撞击力作用下脱离晶格束缚，像 “微小金颗粒” 一样脱离靶材，在真空环境中形成均匀的 “金原子云”。

3. 金膜沉积成型：金原子云朝着基材（如硅片、玻璃、柔性塑料）移动，最终在基材表面整齐排列，形成纳米级厚度的金薄膜 —— 薄膜成分与金靶纯度几乎一致，厚度可精准控制在几纳米到几百纳米之间。

简单来说，金靶就是 “高纯度金原子的储备库”，通过离子溅射技术，把贵金属的优异性能 “复刻” 到各类基材上。

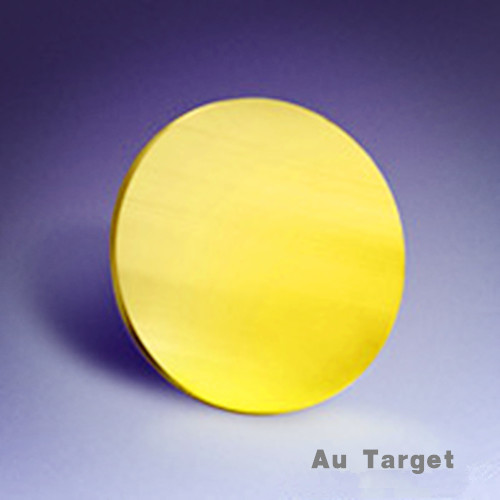

高纯贵金属金片金靶材金丝金线金颗粒磁控溅射镀膜蒸发材料

金本身具备 “不生锈、导电好、反光强” 的特性，搭配离子溅射技术的精准性，金靶在多个高端领域大显身手：

• 芯片电极制备：在高端半导体芯片中，部分关键电极会用金靶制备金薄膜 —— 金的导电性优于铜、铝，且长期使用不易氧化，能减少电流传输损耗，确保芯片在高频、高温环境下稳定工作，比如 5G 基站芯片的核心电极常采用这种工艺。

• 柔性电子线路：可穿戴设备（如智能手环）的柔性电路板，需在塑料基材上镀制导电膜，金靶制备的金膜柔韧性好，弯曲上万次仍能保持导电性能，避免线路断裂。

• 高端光学镜片：天文望远镜、激光测距仪的部分镜片，会用金靶镀制金反射膜 —— 金对红外线的反射率高达 98% 以上，能最大程度减少光信号损耗，让观测更清晰，比如卫星上的红外探测镜头就依赖这种金膜。

• 生物传感器：医疗检测用的生物传感器（如血糖传感器），会在表面镀制金薄膜 —— 金能与生物分子（如抗体、酶）稳定结合，且不干扰检测反应，大幅提升传感器的检测精度和重复性。

• 高端饰品镀膜：部分轻奢饰品（如手表表壳、珠宝配件），会用金靶进行 “真空镀金”—— 相比传统电镀，离子溅射的金膜更均匀、附着力更强，不易磨损脱落，且镀层厚度更薄（仅几纳米），降低贵金属用量。

• 文物保护：对青铜器、铁器等珍贵文物进行修复时，可采用金靶制备超薄金膜，覆盖在文物表面 —— 金膜能隔绝空气和水分，防止文物进一步氧化腐蚀，同时不影响文物原貌，比如博物馆对古代金属兵器的保护常采用这种方式。

金属溅射靶材_半导体芯片用高纯靶材-鑫康科研材料生产厂家

在现代工业生产中，金靶虽然用量不如铜、铝靶广泛，但在关键场景中无可替代，核心原因有三点：

1. 解决 “高稳定性” 需求：很多场景对材料的 “长期可靠性” 要求极高，比如卫星部件、医疗设备，金靶制备的金膜能在极端环境（高温、高湿、强腐蚀）下保持性能，这是铜、银等靶材做不到的 —— 银膜易氧化发黑，铜膜易生锈，而金膜十年使用仍能保持原有性能。

2. 支撑 “高精度制造” 升级：随着工业向 “微型化、高集成” 发展，对薄膜的精度要求越来越高，比如半导体芯片的电极宽度已缩小到几纳米，金靶搭配离子溅射技术，能实现 “原子级” 的薄膜厚度控制，满足高精度制造需求，助力产品性能升级。

3. 推动 “特殊领域” 创新：在一些小众但关键的领域，金靶是技术突破的关键，比如量子计算中的量子比特制备，需要在超低温环境下使用稳定的导电材料，金靶制备的金膜能满足这一需求，为前沿技术研发提供基础材料支持。

离子溅射仪金靶，看似只是一块 “贵金属块”，实则是连接贵金属特性与高端制造需求的桥梁。它用精准的薄膜制备能力，把金的优异性能赋予各类材料，支撑着微电子、光学、医疗等领域的技术进步。

随着量子科技、柔性电子等新兴领域的发展，对金膜的性能要求会更高，金靶也将在更细分的场景中发挥作用 —— 比如未来的柔性屏手机，可能会用金膜实现更高效的触控和信号传输。这种 “贵金属 + 先进技术” 的组合，还将持续为现代材料科学创造新可能。
