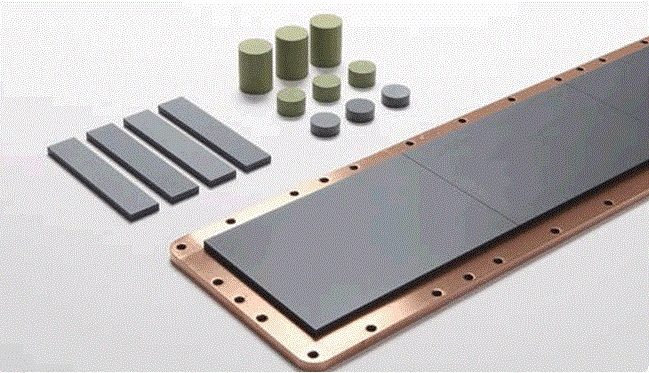

在半导体芯片的精密电路、手机屏幕的高清显示、太阳能电池的高效发电背后，溅射靶材就像 “隐形的建筑基石”—— 它的材料选择直接决定镀膜质量，而环境适应性则影响设备的稳定运行。但很多人在选靶材时会困惑：“半导体用什么靶材？高温环境下靶材会失效吗？” 今天我们就从 “材料选择逻辑” 和 “环境适应性” 两大核心维度，带你搞懂溅射靶材的 “选型秘籍”，让技术应用更精准高效。
先搞懂：溅射靶材的 “材料选择逻辑”—— 按需匹配是关键
溅射靶材的材料选择，不是 “越贵越好”，而是 “越适配需求越好”。不同应用领域对薄膜的导电性、透光性、耐腐蚀性要求不同，靶材材料也需 “对号入座”。我们以三大核心应用领域为例，拆解材料选择的底层逻辑：
1. 半导体领域：追求 “高纯度 + 低杂质”，铜、钽、硅靶材成主流
半导体芯片的电路宽度已进入 3nm 时代，哪怕百万分之一的杂质，都可能导致芯片失效。因此半导体用靶材对 “纯度” 要求极高（需 99.9999% 以上，即 6N 纯度），同时要具备优异的导电性和稳定性。
• 铜靶材：用于芯片的 “互连布线”—— 铜的导电性比传统铝高 40%，能减少电流损耗，让芯片更节能，是 7nm 及以下先进制程的首选；
• 钽靶材：用于 “阻挡层”—— 钽能阻止铜原子扩散到硅基底中，避免芯片短路，搭配铜靶材形成 “铜 - 钽复合结构”，是半导体靶材的经典组合；
• 硅靶材：用于芯片的 “绝缘层” 和 “掺杂层”—— 高纯度硅靶材能制备均匀的氧化硅薄膜，实现电路绝缘，或通过掺杂形成 N 型 / P 型半导体。
2. 显示技术领域：兼顾 “导电 + 透光 + 柔性”，氧化铟锡、锌锡靶材唱主角
OLED、Mini LED 等新型显示技术，需要薄膜同时满足 “导电好、透光率高、可弯曲” 的需求，金属氧化物靶材成为核心选择。
• 氧化铟锡（ITO）靶材：最常用的 “透明导电靶材”—— 透光率达 90% 以上，表面电阻低至 10Ω/□，用于手机屏幕的触控层和显示驱动层；但 ITO 含铟（稀有金属，价格高），且脆度高，不适合柔性显示；
• 锌锡氧化物（ZTO）靶材：“柔性显示替代方案”—— 不含铟，成本低 30%，且柔韧性好（弯曲 1000 次后导电性能下降小于 5%），是折叠屏、可穿戴设备的新选择；
• 铝靶材：用于显示面板的 “金属布线”—— 铝导电好、成本低，适合非柔性显示的边框布线和信号传输层。
3. 太阳能光伏领域：侧重 “高吸光 + 低成本”，碲化镉、铜铟镓硒靶材领跑
薄膜太阳能电池需要靶材制备 “高吸光率” 的光电转换层，同时要控制成本以提升性价比。
• 碲化镉（CdTe）靶材：薄膜光伏的 “性价比之王”—— 碲化镉对太阳光的吸收率是硅的 50 倍，制备的电池转换效率达 23%，且成本仅为硅电池的 60%，适合大规模量产；
• 铜铟镓硒（CIGS）靶材：“高效柔性首选”—— 铜铟镓硒的转换效率可达 25%（目前薄膜电池最高），且能制备柔性薄膜（如可弯曲的光伏组件），适合汽车车顶、建筑光伏一体化场景；
• 铝靶材：用于光伏电池的 “背电极”—— 铝能反射未被吸收的太阳光，提升光利用率，同时成本低、易加工，是光伏靶材的 “性价比之选”。
再分析：溅射靶材的 “环境适应性”—— 三大环境因素不可忽视
选对材料只是第一步，靶材在使用过程中还会面临 “高温、腐蚀、真空” 等复杂环境，环境适应性直接影响靶材寿命和镀膜质量。我们从三大关键环境因素入手，看如何应对：
1. 高温环境：防止 “靶材熔化 + 晶粒长大”，选耐高温材料 + 控温设计
溅射过程中，离子撞击靶材会产生热量，导致靶材温度升高（可达 300-800℃），若温度过高，会出现靶材熔化、晶粒不均匀长大，影响薄膜质量。
• 材料应对：高温场景优先选高熔点靶材 —— 如钽（熔点 2996℃）、钨（熔点 3422℃），适合半导体、航天等高温溅射场景；避免用低熔点靶材（如铝，熔点 660℃）在高温下长时间工作；
• 工艺应对：搭配 “水冷靶座”—— 通过循环水冷却靶材，将温度控制在 200℃以下，减少晶粒长大，延长靶材寿命（可提升 30% 以上）。
2. 腐蚀环境：抵御 “化学侵蚀 + 离子轰击”，选惰性材料 + 涂层保护
在半导体蚀刻、光伏电池制备等场景中，靶材可能接触氟气、氯气等腐蚀性气体，或受到高能离子的轰击，导致靶材表面腐蚀、剥落。
• 材料应对：选化学惰性强的靶材 —— 如钛（耐酸碱腐蚀）、铂金（耐强腐蚀，但成本高），适合腐蚀性气体环境；或用 “复合靶材”（如钛 - 铝复合靶），外层钛抵御腐蚀，内层铝保证导电；
• 防护应对：靶材表面镀 “防腐蚀涂层”—— 如氮化钛涂层，能隔绝腐蚀性气体，减少靶材损耗，让靶材使用寿命提升 2 倍以上。
3. 真空环境：避免 “杂质污染 + 靶材中毒”，选高纯度材料 + 真空预处理
溅射通常在高真空环境（10⁻³-10⁻⁵Pa）下进行，若靶材含杂质（如氧、碳），或真空度不足，会导致 “靶材中毒”（杂质与靶材反应生成化合物，降低溅射效率）。
• 材料应对：选低杂质含量的高纯度靶材 —— 如 6N 以上纯度的铜、硅靶材，减少杂质挥发；对易氧化的靶材（如铝、镁），采用 “真空包装 + 惰性气体保护”，防止运输储存过程中氧化；
• 工艺应对：溅射前进行 “靶材预处理”—— 通过真空烘烤（200-300℃）去除靶材表面吸附的水汽、油污，同时抽高真空度，避免杂质参与溅射，保证薄膜纯度。
实战总结：靶材选型的 3 个 “黄金法则”
搞懂材料选择和环境适应性后，实际应用中记住这 3 个法则，就能轻松选对靶材：
1. 先定需求：明确应用场景（半导体 / 显示 / 光伏）和核心指标（导电性 / 透光率 / 耐温性），再筛选匹配的靶材类型；
2. 再看环境：根据使用环境的温度、腐蚀性、真空度，选择具备对应适应性的靶材（如高温选钽靶，腐蚀环境选钛靶）；
3. 平衡成本：在满足性能的前提下，优先选性价比高的替代材料（如显示领域用 ZTO 靶材替代 ITO，光伏领域用碲化镉靶材替代铜铟镓硒）。
互动：你在靶材选型中遇到过哪些问题？
在你的工作或实验中，是否曾因选错靶材导致镀膜失败？或者想了解某类特殊场景（如高温、强腐蚀）下的靶材选择？评论区分享你的经历或疑问，帮你更系统掌握选型技巧！
