你每天盯着的手机屏幕、给家里供电的太阳能板、让电脑飞速运转的芯片，这些高科技产品里，都藏着一个 “隐形功臣”—— 溅射靶材。它就像建筑工地上的 “特种砖块”，通过特殊工艺 “砌” 出产品里关键的功能层，没有它，很多光电产品根本无法诞生。今天咱们就揭开它的神秘面纱，看看这个 “隐形建筑师” 是如何撑起现代光电产业的。
先搞懂：溅射靶材到底是 “干什么的”？
简单说，溅射靶材的核心任务是 “给材料‘镀’上关键薄膜”。
你可能听过 “镀膜”，比如眼镜片镀防蓝光膜、汽车玻璃镀隔热膜。而在光电领域，需要更精密的 “纳米级镀膜”—— 膜层厚度可能只有几纳米到几百纳米，比头发丝细几万倍，而且成分、均匀度都要精准控制。这时候就需要溅射靶材登场了。
它的工作原理有点像 “用弹弓打石子，让石子在墙上形成图案”：在真空环境里，高能离子（相当于 “弹弓”）轰击溅射靶材（相当于 “石子堆”），靶材里的原子或分子会被 “打” 出来，然后均匀沉积在芯片、玻璃基板等 “墙面” 上，形成一层性能稳定的功能薄膜。这层薄膜可能是导电的、发光的，也可能是隔热的，直接决定了光电产品的核心性能。
比如手机 OLED 屏幕里的 “透明导电膜”，就是用 ITO（铟锡氧化物）溅射靶材镀出来的；太阳能电池能吸收阳光发电，靠的是溅射靶材镀的 “光吸收层”；芯片里的电路连接，也离不开金属溅射靶材形成的 “导电互联层”。可以说，没有溅射靶材，就没有这些高科技产品的 “核心骨架”。

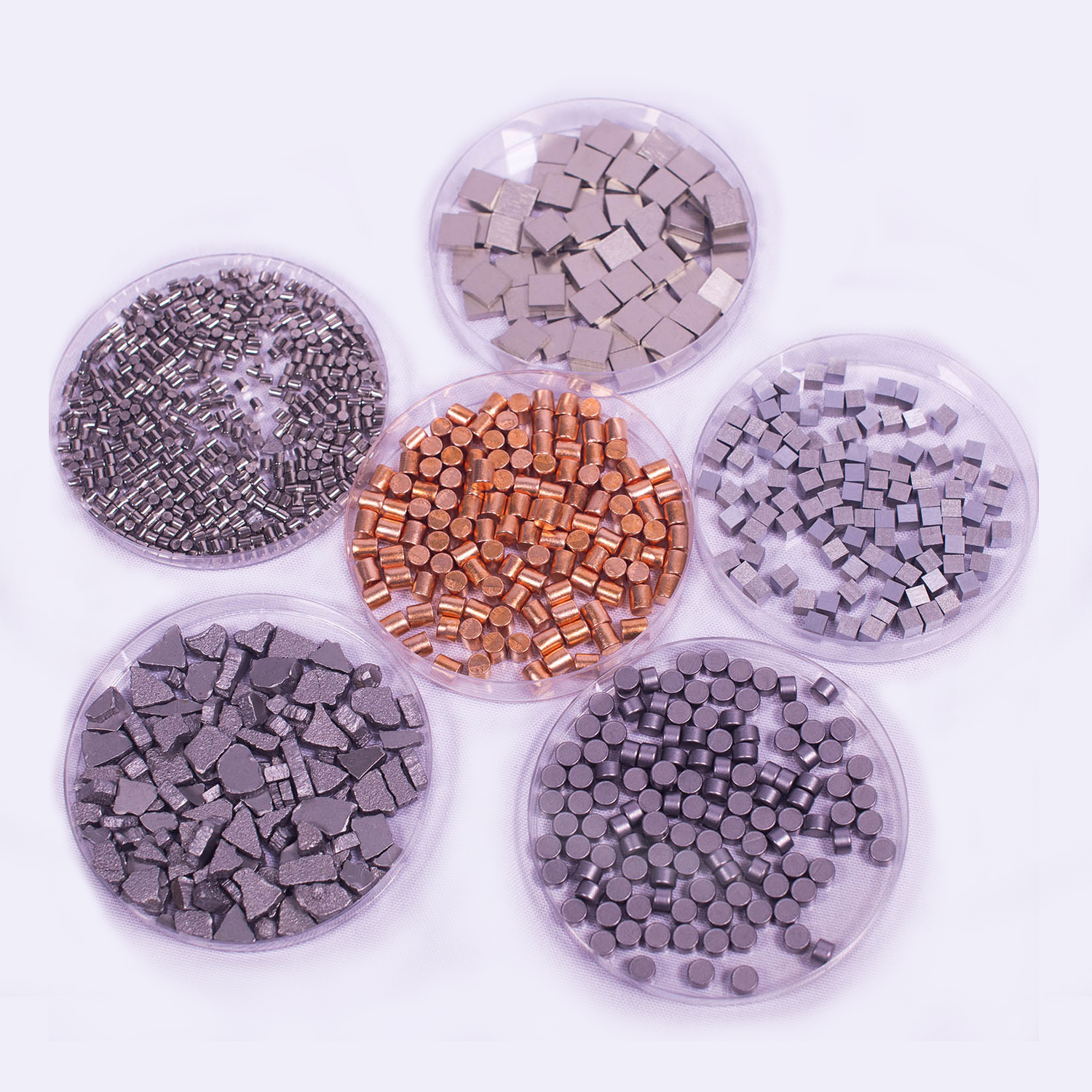

看类型：不同 “配方” 的靶材，适配不同光电需求
溅射靶材不是 “一刀切” 的通用款，就像厨师会根据菜品选不同食材，工程师也会根据产品需求选不同类型的靶材。目前主流的有四大类，各有 “拿手绝活”：
1. 金属靶材：芯片和显示器的 “导电主力”
这类靶材以纯金属或金属合金为主，比如铝、铜、钛、银等，核心优势是导电性强、纯度高。在芯片制造中，铝靶材用来镀 “互联导线”，让芯片里的晶体管相互连接；在显示器领域，银靶材镀的 “低电阻膜” 能减少屏幕功耗，让手机续航更久。而且它们的纯度要求极高，比如芯片用的铝靶材，纯度要达到 99.999% 以上，相当于 1 吨材料里的杂质不超过 1 克。
2. 陶瓷靶材：光电产品的 “功能担当”
陶瓷靶材由金属氧化物、氮化物等组成，虽然导电性不如金属，但胜在功能多样。最常见的 ITO 靶材（铟锡氧化物），既是透明的又能导电，是手机屏幕、平板电脑触摸屏的 “核心材料”—— 你用手指触摸屏幕时，就是这层膜感应到电流变化；在太阳能电池里，氧化锌靶材镀的 “减反射膜” 能减少阳光反射，让电池吸收更多能量，发电效率提升 5% 以上；还有氮化铝靶材，镀的 “绝缘导热膜” 能给 LED 灯散热，延长灯具寿命。
3. 合金靶材：复杂场景的 “适配专家”
有些光电产品需要 “多功能合一” 的薄膜，这时候合金靶材就派上用场了。比如在航空航天用的光电传感器里，镍铬合金靶材镀的 “电阻膜”，既能导电又能耐高温，在 - 50℃到 300℃的环境下性能都不变化；在汽车中控屏的柔性 OLED 面板中，镁锂合金靶材镀的 “缓冲膜”，既有柔韧性又能隔绝水汽，让屏幕折叠 10 万次都不会损坏。它们就像 “定制配方”，能根据需求调整成分比例，满足复杂的使用场景。
4. 复合材料靶材：新兴领域的 “创新先锋”
随着光电技术升级，单一成分的靶材已经不够用，复合材料靶材应运而生。比如在量子点显示器里，硒化镉 - 硫化锌复合靶材能镀出 “量子点发光层”，让屏幕色彩更鲜艳，比传统显示器的色域范围扩大 30%；在下一代太阳能电池（钙钛矿电池）中，钛酸锶 - 氧化锡复合靶材镀的 “电子传输层”，能加快电子移动速度，让电池转换效率突破 30%。这类靶材还在不断创新，是光电技术突破的 “关键推手”。
聊工艺：从 “矿石” 到 “靶材”，要闯过 “六道难关”
一块合格的溅射靶材，不是简单把材料压成型就行，而是要经过一系列精密加工，每一步都像 “闯关”，差一点都不行。整个制备过程主要有六大步骤，每一步都藏着 “技术密码”：
1. 原料提纯：从 “粗矿” 到 “高纯粉”，杂质要 “清零”
首先要把矿石里的金属或化合物提纯，比如生产 ITO 靶材，需要先把铟矿石提纯成 99.999% 的铟锭，再和高纯度的氧化锡粉末混合。这个过程就像 “筛选沙子里的金子”，要用化学提纯、真空蒸馏等技术，把杂质含量降到百万分之一甚至十亿分之一以下 —— 因为哪怕一点点杂质，都会让镀出的薄膜性能 “翻车”，比如芯片里的电路可能会短路。
2. 粉末成型：把 “粉末” 压成 “坯体”，密度是关键
提纯后的粉末要加入少量粘结剂，然后用 “冷等静压” 技术压制成 “靶材坯体”。这个步骤就像 “揉面团蒸馒头”，但压力要大得多 —— 通常要施加 200-500MPa 的压力（相当于 2000-5000 个大气压），确保坯体密度均匀，没有气泡。如果密度不够，后续镀膜时靶材容易 “掉渣”，导致薄膜出现瑕疵。
3. 烧结：给坯体 “高温修炼”，让结构更紧密
压好的坯体要放进高温炉里 “烧结”，就像陶瓷烧制一样。不同靶材的烧结温度差异很大，比如 ITO 靶材要在 1400℃以上烧 10-20 小时，而铝靶材在 600℃左右就能烧结。烧结过程中，粉末颗粒会相互融合，形成紧密的晶体结构，让靶材硬度和强度达标。而且要控制升温速度，比如每小时升 50℃，防止坯体开裂。
4. 加工成型：给靶材 “精修外形”，精度达微米级
烧结后的靶材还要进行 “精密切削”，比如用数控机床把表面磨平，把尺寸加工到精准规格。比如显示器用的 ITO 靶材，长度可能有 1 米多，而表面平整度误差要控制在 5 微米以内（相当于一根头发丝直径的 1/10）。如果尺寸不准，镀膜时离子轰击不均匀，薄膜厚度就会出现差异，影响产品性能。
5. 绑定：给靶材 “装手柄”，方便后续使用
大部分靶材需要和 “背靶”（通常是铜或铝材质）绑定在一起，就像给刀装刀柄。背靶的作用是固定靶材和散热 —— 镀膜时靶材会发热，背靶能把热量导走，防止靶材过热损坏。绑定常用 “真空钎焊” 技术，在高温下让焊料融化，把靶材和背靶紧密粘在一起，而且不能有缝隙，否则会影响散热。
6. 检测：给靶材 “做体检”，不合格直接淘汰
最后一步是严格检测，包括纯度、密度、尺寸、表面质量等。比如用 “辉光放电质谱仪” 检测纯度，用 “超声探伤” 检查内部是否有裂纹，用 “激光测厚仪” 测量尺寸精度。只有所有指标都达标，靶材才能出厂 —— 据行业数据显示，高端靶材的合格率有时不到 80%，可见其制备工艺的严苛程度。
说应用：光电产业的 “关键拼图”，哪里都离不开它
溅射靶材就像光电产品的 “关键拼图”，从半导体到太阳能电池，再到显示器，几乎所有高科技领域都有它的身影，而且每一次应用都直接决定产品的核心竞争力。
1. 半导体领域：芯片里的 “导电神经”
芯片是 “电子产品的大脑”，而溅射靶材就是芯片里的 “导电神经”。在芯片制造中，需要用铝靶材、铜靶材镀 “互联导线”，让 billions（十亿）个晶体管相互连接；用钛靶材、钽靶材镀 “阻挡层”，防止铜原子扩散到硅基里，导致芯片失效。比如 7 纳米芯片里的导线宽度只有几十纳米，这就需要超高纯度的铜靶材（纯度 99.9999% 以上），才能保证导线导电性能稳定 —— 如果靶材里有一点杂质，就可能导致芯片漏电，甚至报废。
2. 太阳能电池领域：吸收阳光的 “能量转换器”
太阳能电池能把阳光变成电能，全靠溅射靶材镀的 “功能膜层”。在传统的晶体硅太阳能电池里，用氮化硅靶材镀 “减反射膜”，能减少阳光反射，让电池吸收更多能量；在新一代的薄膜太阳能电池（比如碲化镉电池）中，用碲化镉靶材镀 “光吸收层”，这层膜能直接把光能转化为电能，其成分均匀度直接影响电池的转换效率 —— 目前高效碲化镉电池的转换效率超过 23%，背后就是高精度碲化镉靶材的支撑。而且随着太阳能产业的发展，大尺寸靶材（比如长度 2 米以上）的需求越来越大，能提高镀膜效率，降低太阳能电池的生产成本。
3. 显示器领域：屏幕里的 “色彩与触控核心”
你手机屏幕的 “色彩鲜艳度” 和 “触控灵敏度”，都由溅射靶材决定。在 OLED 显示器里，用 ITO 靶材镀 “透明导电膜”，这层膜既是触控感应层，又能让光线穿透；用镁银合金靶材镀 “阴极膜”，能提高 OLED 的发光效率，让屏幕更亮、更省电。比如折叠屏手机，需要柔性的 ITO 靶材镀膜，才能让屏幕折叠时膜层不破裂 —— 这就要求靶材的成分均匀度极高，而且镀膜时要控制好膜层的柔韧性。在 Mini LED 和 Micro LED 显示器中，还需要用镓 nitride（氮化镓）靶材镀 “发光层”，让屏幕的亮度更高、对比度更强，未来有望实现 “8K+” 超高清显示。
4. 其他光电领域：从汽车到航空航天，无处不在
除了上述三大领域，溅射靶材还在汽车光电、航空航天等领域发挥重要作用。比如新能源汽车的 “车载显示屏”，需要用抗高温的 ITO 靶材镀膜，才能在汽车内高温环境下稳定工作；汽车的 “毫米波雷达”，需要用钛酸钡靶材镀 “介电膜”，提高雷达的探测精度。在航空航天领域，卫星的 “太阳能帆板” 用的是耐高温的钼靶材镀膜，能在太空中承受 - 200℃到 100℃的温度变化；飞机的 “平视显示器”（HUD），用的是特种玻璃镀膜，背后也离不开溅射靶材的支撑。
