太阳能光伏技术升级的核心动力

在太阳能光伏行业追求高效率、低成本的发展进程中，磁控溅射技术以其精准的薄膜控制能力，成为光伏电池性能突破的关键支撑技术，广泛应用于各类高效电池的核心层制备。

透明导电薄膜：光伏电池的 "电流高速公路"

透明导电氧化物（TCO）薄膜是光伏电池收集光生载流子的关键组件，磁控溅射技术在此领域展现出不可替代的优势：

· 大规模制备 ITO（铟锡氧化物）薄膜，实现可见光透过率 > 85%、方块电阻 < 10Ω/□的平衡性能，满足晶体硅电池、薄膜电池的共性需求；

· 开发 AZO（铝掺杂氧化锌）、BZO（硼掺杂氧化锌）等无铟替代材料，通过反应磁控溅射实现大面积均匀沉积，降低对稀缺资源的依赖；

· 针对柔性光伏组件，采用低温磁控溅射工艺，在塑料基底上制备高性能透明导电膜，保持薄膜在弯曲状态下的电学稳定性。

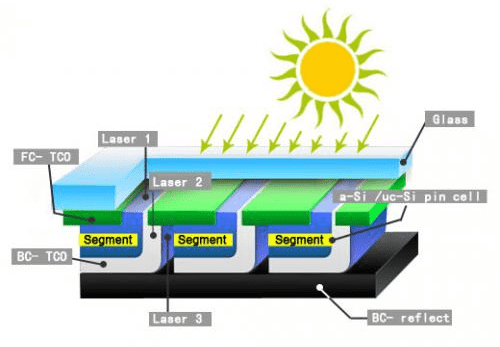

薄膜光伏电池的核心制备工艺

对于碲化镉（CdTe）、铜铟镓硒（CIGS）等薄膜光伏技术，磁控溅射是实现高效吸光层与缓冲层制备的核心手段：

· 在 CIGS 电池中，通过多靶共溅射与硒化工艺结合，制备化学计量比精确的 Cu (In,Ga) Se₂吸光层，电池转换效率突破 23%；

· 采用磁控溅射制备 CdS 缓冲层，精确控制厚度（50-100nm）以平衡光吸收与载流子传输，提升电池开路电压；

· 开发柔性 CIGS 组件的卷对卷磁控溅射系统，实现薄膜在不锈钢或聚合物基底上的连续沉积，推动薄膜光伏的低成本产业化。

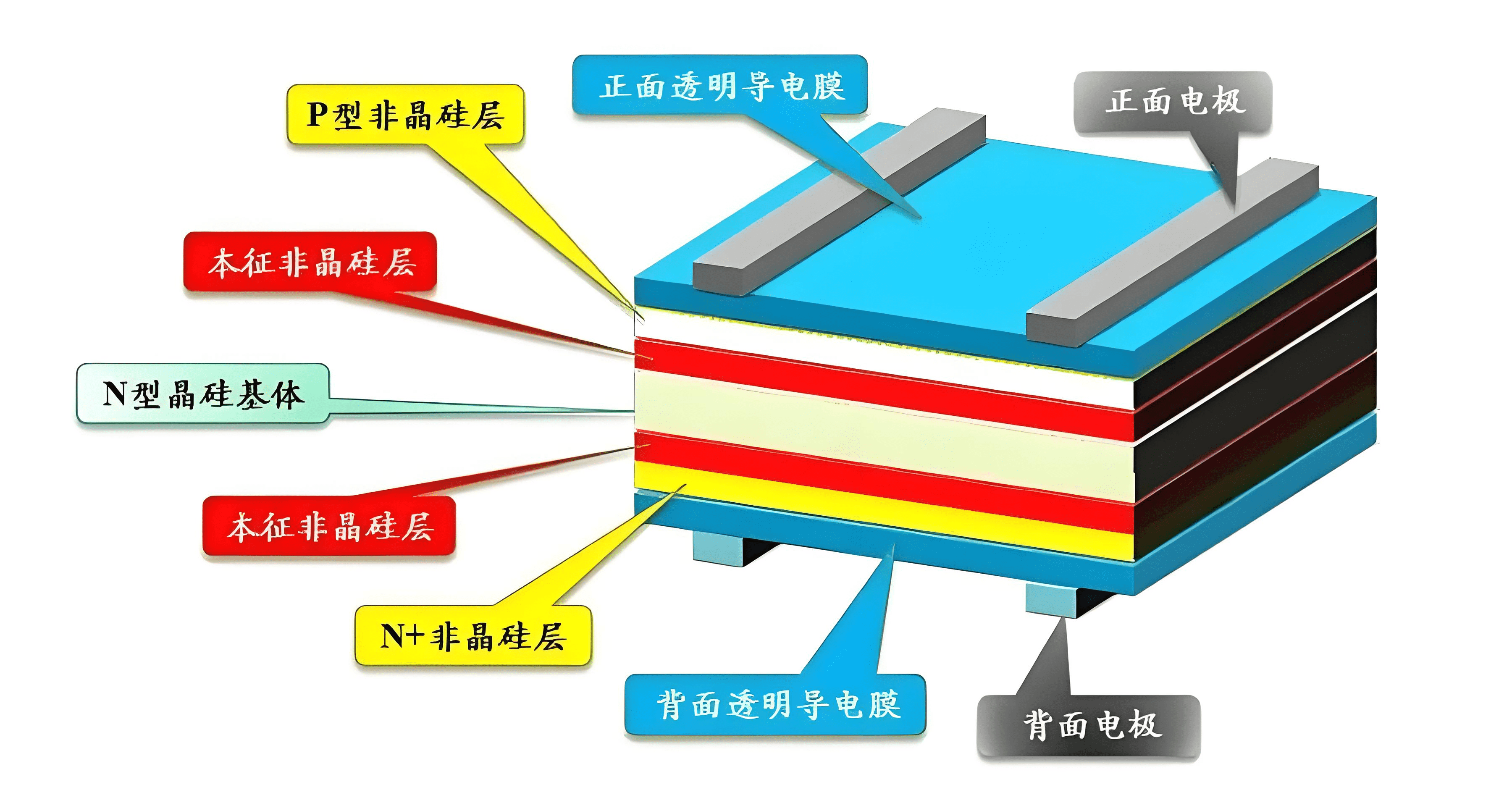

磁控溅射技术为晶体硅电池的效率提升提供了创新路径：

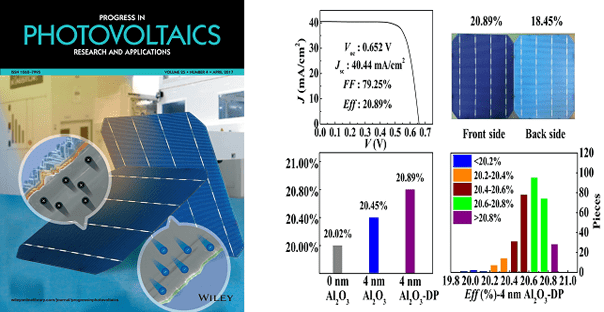

· 制备钝化层：通过射频磁控溅射生长 Al₂O₃、SiNₓ等薄膜，实现硅片表面的有效钝化，使少子寿命提升 1-2 个数量级；

· 构建减反射膜：设计 SiO₂/SiNₓ多层复合结构，将电池表面反射率降至 10% 以下，拓宽光吸收范围；

· 金属化创新：采用磁控溅射制备 Seed 层，结合电镀技术形成细栅线，降低接触电阻的同时减少遮光面积，适配 PERC、TOPCon 等高效电池技术。


磁控溅射技术正朝着更高沉积速率、更大面积均匀性的方向发展，目前已实现 G6（182mm×182mm）硅片的整面镀膜，均匀性偏差 < 2%，单台设备产能提升至 1200 片 /h。

在光伏行业降本增效的核心诉求下，磁控溅射通过材料利用率提升（相比蒸发镀膜提高 30% 以上）、工艺集成度优化，持续推动光伏电池的性价比突破，为全球能源转型提供关键技术支撑。

标签：
