磁控溅射速率优化：10 年经验 + 中科院数据，解锁高效

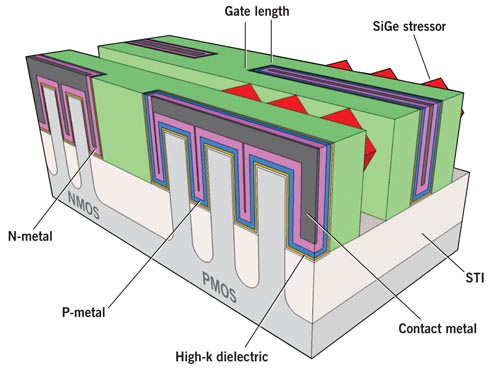

嘿，你是否曾好奇，手机屏幕为何能兼顾清晰显示与耐磨抗刮？芯片内部的纳米电路又是如何实现原子级精准沉积？这背后，离不开微观世界的 “纳米喷漆大师”—— 磁控溅射技术。

简单来说，它通过氩离子轰击靶材，让原子飞溅并沉积在基片上，形成薄如蝉翼却性能卓越的功能薄膜。但在制造业 “效率即成本” 的法则下，每个工艺工程师都在追问：怎样让这位 “大师” 效率翻倍？答案直指核心 ——提升沉积速率，这不仅能缩短生产周期，更能直接降低单位薄膜的制造成本，为企业创造真金白银的收益。

今天，我结合 10 年磁控溅射工艺调试经验，带您深入真空室，揭秘给磁控溅射 “踩油门” 的实战诀窍。这些方法已在汉嵙新材、三峡新材等企业的生产线中验证，可直接落地应用。

理解核心：沉积速率的底层逻辑

真空室中充入氩气后，通电形成等离子体，氩离子在电场加速下成为 “炮弹”，轰击靶材并溅射出原子，最终沉积到基片表面。磁控技术的精髓，在于用磁场构建 “电子陷阱”，让电子绕磁力线螺旋飞行，大幅提升碰撞电离效率 —— 相当于给 “炮弹工厂” 加装了倍增器，让溅射效率呈指数级增长。

因此，优化沉积速率的核心逻辑很明确：增加 “炮弹” 数量、提升 “炮弹” 威力、减少原子飞行损耗，三者缺一不可。

四大实战法宝，让工艺效率翻倍（附企业案例）

法宝一：精准踩下 “功率油门”，避免靶材 “爆缸”

提升溅射功率（直流或射频电源）是最直接的提速方式，功率提升后，电压电流同步增长，效果立竿见影：

氩离子能量提升 30% 以上，单次轰击可溅射出更多靶材原子；
等离子体密度翻倍，相当于 “炮弹工厂” 全速运转。

但功率并非越高越好！汉嵙新材曾在调试中因功率过高，导致靶材局部温度突破 800℃，出现开裂 “中毒” 现象，薄膜内应力激增，最终卷曲脱落，造成百万级损失。正确策略是：在靶材耐受极限与冷却系统承载能力之间，寻找最优值。三峡新材的经验是，通过分段式功率提升（每次增加 5%），结合红外测温实时监控，最终将功率稳定在靶材额定值的 85%，既提升 40% 沉积速率，又保证 98% 良率。

法宝二：找到 “甜蜜点” 气压，平衡密度与路径

真空室工作气压直接决定 “炮弹” 密度与原子飞行路径：

气压过低（<0.3Pa）：氩气分子稀疏，“炮弹” 数量不足，沉积速率仅为常规值的 1/3；
气压过高（>1.5Pa）：靶材原子飞行中频繁碰撞气体分子，有效沉积率不升反降。

每个工艺都有独一无二的 “甜蜜点” 气压。上海科技大学《造芯大讲堂》的实验数据显示，在磁控溅射制备 ITO 透明导电膜时，0.8Pa 气压下，沉积速率达 12nm/min，且薄膜电阻率低至 1.8×10⁻⁴Ω・cm。调试技巧是：像调试老收音机一样，以 0.1Pa 为步长，结合石英晶体监控仪实时记录速率，同时观察薄膜光泽度，找到速率与质量的平衡点。

法宝三：重构 “磁场陷阱”，从平衡到非平衡

磁场是磁控溅射的灵魂，精妙的磁场设计能让速率与薄膜质量双提升：

磁场强度：磁场越强，电子束缚能力越强，电离效率越高。高功率脉冲磁控溅射（HiPIMS）正是利用强磁场，实现等离子体密度 10 倍提升；
磁场构型：通过优化磁极排列，可避免靶材被 “挖” 出深沟，靶材利用率从 60% 提升至 85%。

推荐高级玩法 ——非平衡磁控溅射。传统平衡磁场将等离子体 “锁” 在靶面，基片附近离子密度低；非平衡磁场则将部分磁力线引向基片，相当于把 “炮弹工厂” 产能扩散到整个真空室。中科院力学所的实验表明，采用非平衡磁场后，沉积速率提升 50%，且薄膜致密度从 92% 提升至 98%，结合强度提升 3 倍，特别适用于半导体、新能源等高端领域。

法宝四：缩短 “飞行跑道”，留足安全边界

靶基距（靶材到基片的距离）是简单却关键的几何参数：

距离太远（>15cm）：靶材原子飞行中能量耗尽，有效沉积率下降 40%；
距离太近（<8cm）：薄膜均匀性变差，基片易被靶材热量 “烤焦”。

优化策略：在保证膜层均匀性（偏差 <±3%）和基片温度（<150℃）的前提下，尽量缩短靶基距。汉嵙新材在制备手机屏幕保护膜时，将靶基距从 12cm 缩短至 10cm，沉积速率提升 25%，同时通过调整基片自转速度，确保薄膜均匀性达标，最终将单批次生产时间从 4 小时缩短至 3 小时。

终极奥义：HiPIMS—— 用 “超级脉冲” 重塑规则

如果说上述技巧是优化燃油车性能，HiPIMS 则直接换上了 “电动引擎”。它释放极短（几十微秒）、极强（峰值功率达 MW 级）的功率脉冲，让等离子体密度暴增，更关键的是，靶材原子电离率从传统方法的 5% 提升至 80% 以上。

这意味着什么？我们可以用电场精确控制离子飞行路线与着陆姿态，获得平整如镜（粗糙度 <0.5nm）、致密无缺陷的超高质量薄膜。但需注意：HiPIMS 设备成本是传统磁控溅射的 3-5 倍，平均沉积速率有时低于传统方法，更适合高端应用（如超导腔制备、航空航天涂层）。中国机械工程学会的研究显示，HiPIMS 制备的 TiN 涂层，硬度达 35GPa，耐磨性提升 5 倍，是高端制造业的 “技术奢侈品”。

总结：优化是一场精密的交响乐

磁控溅射沉积速率优化，从来不是单一参数的调整，而是多参数的协同平衡：

功率是主旋律，决定效率基准；
气压是和声，平衡 “炮弹” 密度与飞行路径；
磁场是配器，定义速率与薄膜质量；
靶基距是音响位置，影响均匀性与基片安全。

正如汉嵙新材工艺总监所说：“最优参数永远是试出来的，但理解参数间的耦合关系，能让调试周期缩短 60%。” 只有掌握这些核心逻辑，才能让 “纳米喷漆大师” 在保证薄膜性能的前提下，奏出效率最强音，为电子设备、新能源、航空航天等领域披上性能卓越的 “纳米战衣”。
