在现代微纳加工领域，从芯片的纳米级电路到 MEMS 传感器的微观结构，对加工精度的要求已从 “微米级” 迈向 “纳米级”。反应离子刻蚀技术（RIE）凭借 “物理轰击 + 化学反应” 的协同优势，突破传统刻蚀技术的精度瓶颈，成为推动微纳制造业升级的核心力量。以下从技术对加工精度的提升作用、当前挑战及未来方向展开分析。
一、RIE 如何提升微纳加工精度：从 “可控” 到 “精准”
RIE 通过对刻蚀过程的多维度调控，实现微纳结构 “形状精准、尺寸一致、损伤极小” 的加工目标，具体体现在三方面：
（一）实现高深宽比结构的精准刻蚀
传统湿法刻蚀易出现 “侧向腐蚀”，难以加工深宽比＞3:1 的结构；而 RIE 通过调整离子轰击方向与化学反应速率，可稳定加工深宽比＞10:1 的微纳结构。例如：
• 制造芯片互连通孔时，RIE 通过 “垂直离子轰击 + 侧壁保护”（通入 O₂形成氧化层），使通孔直径偏差控制在 5nm 内，深度一致性达 98%，满足 3nm 制程芯片的互连需求；
• 加工 MEMS 微悬臂梁（厚度仅 1μm、长度 50μm）时，RIE 的各向异性刻蚀（横向刻蚀速率＜0.1nm/s），确保悬臂梁侧壁垂直度偏差＜0.5°，避免因结构变形导致的传感器精度下降。
（二）保障多材料的选择性刻蚀精度
微纳器件常涉及多种材料（如硅、氮化硅、金属）的多层结构，RIE 通过选择特定刻蚀气体，实现对目标材料的 “精准刻蚀” 与对其他材料的 “低损伤保护”。例如：
• 刻蚀硅基器件的氮化硅掩膜层时，采用 CF₄/O₂混合气体，对氮化硅的刻蚀速率是硅的 20 倍以上，避免硅衬底被过度腐蚀，刻蚀后硅表面粗糙度＜1nm；
• 加工柔性电子的金属 - 聚合物复合结构时，用 Ar/O₂等离子体刻蚀聚合物基底，对金属电极的刻蚀速率＜0.01nm/s，确保电极图案完整性，满足柔性器件的弯折可靠性要求。
（三）减少加工损伤，提升结构稳定性
传统物理刻蚀（如离子铣）易导致材料晶格损伤，影响器件电学性能；RIE 通过 “低能量离子 + 温和化学反应”，降低加工损伤。例如：
• 刻蚀 GaN 紫外探测器的光敏层时，采用 “CH₄/H₂化学主导型刻蚀”，替代高能量 Ar 离子刻蚀，使 GaN 晶格缺陷密度降低 70%，探测器的光响应度提升 30%；
• 加工量子点激光器的微腔结构时，RIE 通过 “低温刻蚀”（反应腔温度控制在 - 20℃），减少热损伤导致的量子点发光效率衰减，使激光器寿命延长 50%。
二、RIE 技术面临的挑战：精度与效率的平衡难题
随着微纳加工精度要求进一步提升（如 1nm 制程、单原子级结构），RIE 技术面临三方面核心挑战：
（一）纳米级尺寸控制的极限挑战
当加工尺寸降至 10nm 以下时，RIE 的 “离子统计涨落” 与 “气体分子扩散不均” 问题凸显：
• 离子轰击的随机性可能导致纳米结构边缘出现 “锯齿状” 缺陷（偏差＞2nm），影响芯片电路的电流传输稳定性；
• 刻蚀气体在纳米级沟槽内的扩散不均，易导致沟槽底部刻蚀不充分，形成 “残膜”（厚度＞1nm），引发器件漏电。
（二）大面积加工的均匀性难题
微纳制造业向 “大尺寸晶圆”（如 12 英寸晶圆）、“大面积柔性基底”（如米级柔性膜）发展，RIE 需兼顾 “局部精度” 与 “全局均匀”：
• 12 英寸晶圆边缘与中心的等离子体密度差异，可能导致刻蚀速率偏差＞3%，同一晶圆上的器件性能差异增加；
• 大面积柔性基底的平整度偏差（如 ±50μm），易导致 RIE 的离子轰击距离不均，使基底不同区域的刻蚀深度差＞10nm，影响柔性器件的一致性。
（三）高成本与高能耗的制约

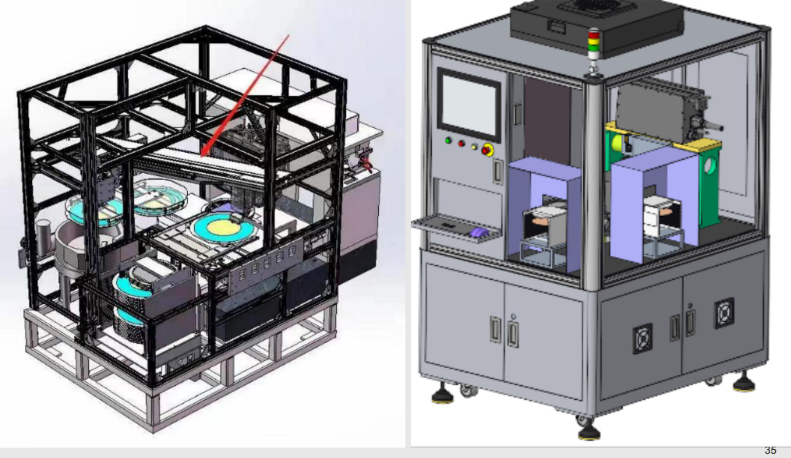

RIE 设备的核心部件（如高精度射频电源、真空系统）成本高昂，单台设备价格超千万元；同时，刻蚀过程需维持高真空（10⁻⁵ Pa）与高射频功率（200~500W），单晶圆刻蚀能耗是传统湿法刻蚀的 5~8 倍，对中小微企业的技术升级形成制约。
三、RIE 技术的未来发展方向：突破瓶颈，迈向 “智能高效”
针对当前挑战，RIE 技术将向 “更精准、更高效、更绿色” 方向发展，核心方向包括：
（一）结合 AI 实现 “自适应刻蚀”
通过在 RIE 设备中集成 “实时监测 + AI 算法”，实现刻蚀过程的动态优化：
• 利用光学发射光谱（OES）实时采集等离子体信号，AI 算法通过分析谱线变化（如硅 288nm 谱线强度波动），自动调整气体流量、射频功率，将纳米结构尺寸偏差控制在 1nm 内；
• 建立 “工艺 - 质量” 关联模型，AI 根据不同器件的精度需求，自动生成最优刻蚀参数，如对量子器件采用 “低功率 + 长时程” 刻蚀，对量产芯片采用 “高功率 + 短时程” 刻蚀，平衡精度与效率。
（二）开发新型 RIE 技术，突破尺寸极限
• 原子层刻蚀（ALE）：将 RIE 的 “连续刻蚀” 改为 “原子级分步刻蚀”（每步刻蚀 0.1~1 个原子层），实现单原子级精度控制，适用于 1nm 及以下制程芯片的加工；
• 等离子体聚焦技术：通过磁场聚焦等离子体，使离子轰击区域缩小至 “纳米级光斑”，可加工单根碳纳米管、单个量子点等超微结构，拓展微纳加工的 “极限维度”。
（三）推动 “绿色低耗” RIE 技术
• 新型刻蚀气体：研发低毒性、低温室效应的气体（如替代 SF₆的 C₄F₈O），降低环境危害，同时减少气体用量（较传统气体节省 30%）；
• 设备节能改造：采用 “脉冲射频电源”（间歇供电），在保证刻蚀精度的前提下，降低能耗 40%；开发 “低真空 RIE 技术”（真空度 10⁻³ Pa），简化真空系统，降低设备成本与能耗。
结语
RIE 技术通过对微纳加工精度的突破性提升，已成为微纳制造业从 “规模化生产” 向 “高精度定制” 转型的关键支撑。尽管面临尺寸极限、均匀性、成本等挑战，但随着 AI 融合、新型技术开发及绿色化升级，RIE 将进一步突破瓶颈，推动微纳器件向 “更小尺寸、更高性能、更低能耗” 发展，为 5G、量子计算、柔性电子等领域的技术创新奠定基础。
