当我们用扫描电镜观察纳米级的材料结构，当手机屏幕的导电膜实现精准透光，当生物医疗中的微型器件具备稳定性能 —— 这些微观世界里的 “材料奇迹”，背后都离不开一款关键设备的支撑：离子溅射仪。它以精准的物理作用，在微米甚至纳米尺度上 “雕琢” 材料表面，既是材料科学的 “微观工匠”，更是推动多领域技术革命的核心力量。

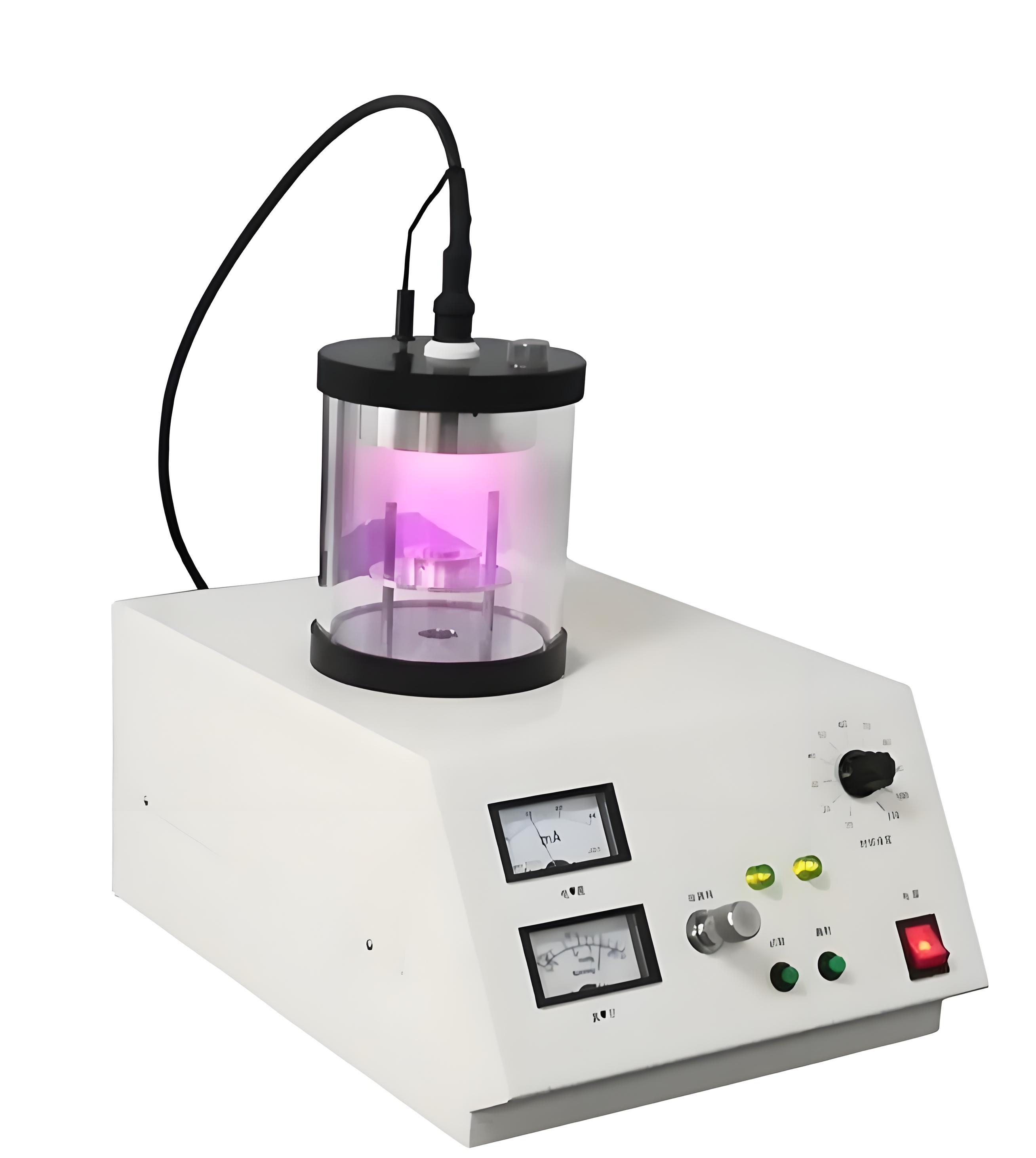

一、解密离子溅射仪：微观镀膜的 “科学密码”
要理解离子溅射仪的神奇，首先要读懂它的核心工作原理 —— 这是一场发生在高真空环境中的 “粒子碰撞游戏”。
离子溅射仪的工作过程可简化为三个关键步骤：
1. 高真空环境构建：设备先将腔体抽至 10⁻³-10⁻⁵Pa 的高真空状态，彻底隔绝空气杂质，为镀膜提供 “纯净舞台”。
2. 离子轰击靶材：通过电场加速惰性气体（如氩气）离子，使其高速撞击金属、合金或陶瓷等 “靶材” 表面。
3. 粒子沉积成膜：被撞击的靶材原子或分子获得能量，脱离靶材表面并呈 “溅射” 状态，最终均匀沉积在待镀膜的基片（如硅片、玻璃、生物材料等）表面，形成性能稳定的薄膜。
与传统蒸镀工艺相比，离子溅射仪的优势在于 “精准可控”：它无需高温加热靶材，能避免基材因高温受损；同时，溅射粒子能量更高，形成的薄膜与基片结合更紧密，膜厚均匀性可控制在 ±1% 以内，完美适配微观领域的严苛需求。

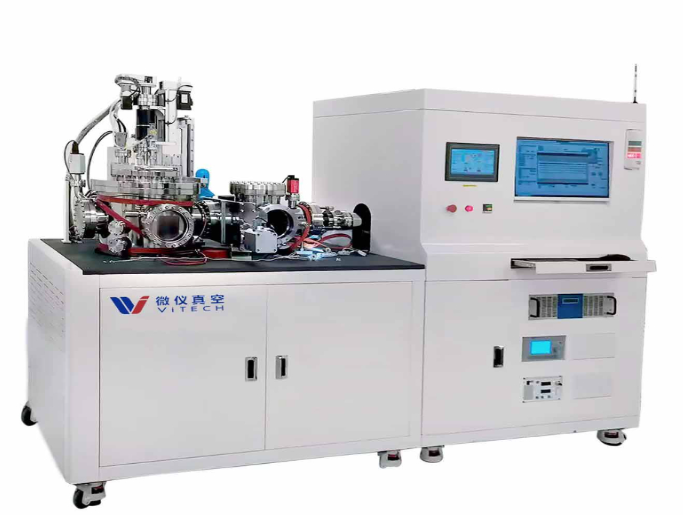

二、核心优势：让 “微观镀膜” 更高效、更精准
离子溅射仪之所以能成为材料科学的 “宠儿”，源于其不可替代的四大核心优势，既体现了科学的严谨，又展现了 “材料艺术” 的细腻。
1. 多基片适配：兼容 “万物” 的微观工匠
无论是坚硬的金属、易碎的玻璃，还是耐高温的陶瓷、敏感的塑料，甚至是生物医疗领域的聚酰亚胺薄膜、PLA 生物支架，离子溅射仪都能精准适配。它无需改变核心结构，仅通过调整靶材类型与工艺参数，就能在不同材质表面形成均匀薄膜，打破了传统镀膜设备 “单一适配” 的局限。
2. 低温工艺：守护热敏材料的 “温柔力量”
传统镀膜工艺常因高温导致热敏材料变形、性能受损，而离子溅射仪采用 “低温溅射” 技术 —— 通过磁场约束电子运动路径，避免离子直接轰击基材，使镀膜过程中基片温度可控制在 80℃以下。这一特性让生物材料、高分子聚合物等敏感基材的镀膜成为可能，为生物医疗、柔性电子等领域打开了新空间。
3. 高膜质保障：附着力与均匀性双优
离子溅射形成的薄膜，不仅厚度精准（可从 10nm 到 5μm 自由调节），更具备超强附着力 —— 结合力可达 10N/cm² 以上，能耐受 500 小时动态载荷不剥落。在大面积镀膜中，4 英寸基片的膜厚差异可控制在 1.5% 以内，无边缘阴影效应，确保了材料表面性能的一致性，为高精度电子器件、光学元件提供了可靠保障。
4. 多场景兼容：从科研到量产的 “全能选手”
无论是高校实验室里 1-5 分钟的快速样品制备，还是电子工厂 12 英寸硅片的批量生产；无论是半导体领域的电极镀膜，还是光学领域的增透膜（AR）制备，离子溅射仪都能轻松应对。它可灵活切换 “科研模式” 与 “量产模式”，成为连接基础研究与工业应用的重要桥梁。
三、跨界应用：推动多领域的科学革命
离子溅射仪的出现，不仅改变了材料镀膜的方式，更在多个领域掀起了 “微观层面” 的技术革命，让科学想象变为现实。
1. 科研领域：微观观察的 “眼睛”

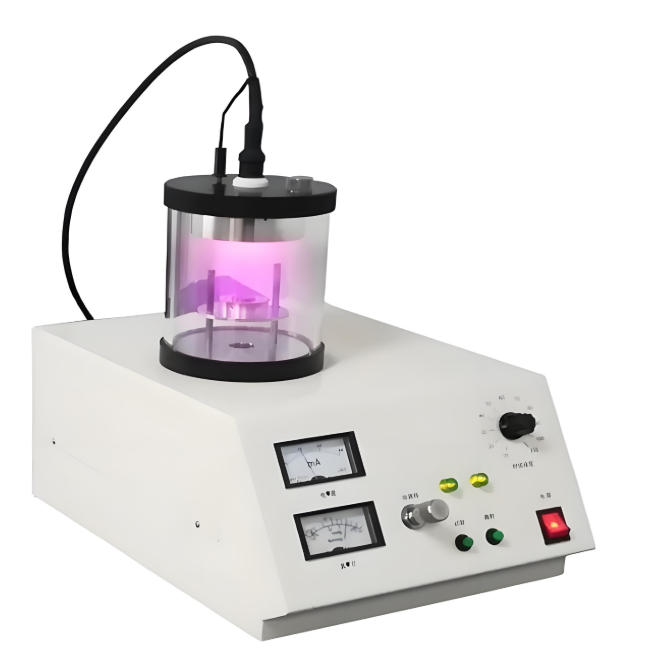

在高校与研究所的扫描电镜（SEM）实验室中，离子溅射仪是 “标配设备”。它能为非导电样品（如陶瓷、塑料、生物组织）镀上一层纳米级的金属膜（如金、铝），消除样品表面的电荷积累，让扫描电镜获得清晰、无干扰的微观图像，助力科研人员探索材料的纳米结构与性能。
2. 电子领域：芯片与屏幕的 “核心支撑”
在半导体芯片制造中，离子溅射仪用于制备高精度电极薄膜，确保芯片的导电性能稳定；在手机、平板等显示设备中，它可制备 ITO 透明导电膜，让屏幕兼具高透光率与导电性；在柔性电子领域，它能在柔性塑料基材上镀制金属薄膜，推动可折叠屏幕、柔性传感器的发展。
3. 生物医疗领域：微型器件的 “安全屏障”
在生物医疗领域，离子溅射仪为微型医疗器件（如心脏支架、微型传感器）镀上生物相容性薄膜，降低器件与人体组织的排斥反应；同时，它可为病理切片、生物组织样品镀制导电膜，助力医生通过电镜观察细胞结构，提升疾病诊断的精准度。
4. 光学领域：光影调控的 “魔法手”
在光学元件制造中，离子溅射仪可制备增透膜（AR）、反射膜、滤光膜等功能性薄膜。例如，在眼镜镜片表面镀制增透膜，可使透光率从 92% 提升至 99% 以上，减少反光干扰；在激光器件表面镀膜，能增强激光的稳定性与输出效率，推动光学通信、激光医疗等领域的发展。
四、未来趋势：向更微观、更智能迈进
随着材料科学向 “纳米级”“原子级” 深入，离子溅射仪也在不断进化，展现出两大核心发展方向：
一是更精准的工艺控制。未来的离子溅射仪将结合 AI 技术，实现膜厚、膜质的实时监测与自动调节，甚至可实现 “原子级” 的精准镀膜，满足量子器件、纳米机器人等前沿领域的需求。
二是更绿色的生产模式。通过优化靶材结构、回收溅射废料，离子溅射仪将进一步提升靶材利用率，减少贵金属浪费，推动镀膜行业向 “低耗、环保” 方向发展。
从实验室的样品制备，到工业生产线的批量制造；从肉眼不可见的纳米薄膜，到改变生活的电子设备 —— 离子溅射仪以其在微观世界的 “精湛技艺”，既书写着材料科学的严谨，又创造着 “微观材料艺术” 的奇迹。它不仅是一款设备，更是推动科技进步的 “微观引擎”，在未来，将继续引领我们探索更多微观世界的可能。
