磁控溅射镀膜设备常见故障及排除方法
磁控溅射镀膜设备凭借其在镀膜质量、效率及环保性上的优势，广泛应用于电子、光学、装饰等工业领域。但在长期运行中，设备各系统可能因磨损、操作不当或环境因素出现故障，影响生产效率与镀膜质量。以下从核心系统入手，分析常见故障及排除方法：
一、真空系统故障及排除
真空系统是磁控溅射的基础，需维持稳定的高真空环境（通常 10⁻³~10⁻⁵Pa），其故障直接影响镀膜过程。
1. 真空度无法达到设定值
◦ 常见原因：
▪ 真空泵故障：机械泵油不足、污染或老化，分子泵转速异常（如轴承磨损、电源故障）。
▪ 真空泄漏：密封圈（O 型圈、氟橡胶圈）老化、破损，法兰连接松动，真空室壁有砂眼或裂纹。
▪ 阀门故障：真空阀门（闸板阀、蝶阀）未完全打开，阀瓣密封面磨损导致关不严。
◦ 排除方法：
▪ 检查真空泵：更换机械泵油，清洁泵腔；检测分子泵电源输出，维修或更换故障轴承。
▪ 检漏：使用氦质谱检漏仪，重点检测密封圈、法兰接口处，更换老化密封件，紧固连接螺栓；修补或更换真空室破损部位。
▪ 检修阀门：手动或电动测试阀门开关状态，研磨密封面，必要时更换阀门组件。
1. 真空度下降过快
◦ 常见原因：大气侧阀门内漏，真空室开门后未充分预抽，真空泵抽速不足。
◦ 排除方法：关闭大气侧阀门并检测密封性，延长预抽时间，检查真空泵性能，必要时更换真空泵。
二、溅射靶系统故障及排除
溅射靶是镀膜核心部件，其状态直接影响膜层成分与均匀性。
1. 靶材消耗异常（局部过快或过慢）
◦ 常见原因：
▪ 磁场分布不均：磁钢老化、位置偏移，导致靶面 “刻蚀区”（跑道）偏移或变形。
▪ 靶材安装偏差：靶材与基材平行度误差过大，或靶材与阴极连接松动。
◦ 排除方法：
▪ 检测磁场强度与分布，更换老化磁钢并校准位置，确保 “跑道” 均匀。
▪ 重新安装靶材，使用水平仪校准平行度，紧固连接螺栓。
1. 靶面起弧、打火
◦ 常见原因：
▪ 靶面污染：残留气体（如氧气、水汽）与靶材反应生成绝缘层（如氧化物），或靶面附着灰尘、颗粒。
▪ 真空度异常：真空度低于设定值，导致气体电离不稳定，形成弧光放电。
▪ 靶材与阴极接触不良：导电性差，产生局部高电阻区。
◦ 排除方法：
▪ 清洁靶面：用酒精或专用清洁剂擦拭，必要时进行 “反溅射”（反向加电清除污染物）。
▪ 检查真空系统，确保真空度达标，排除漏气点。
▪ 检查靶材与阴极的连接，打磨接触表面，确保导电良好。
三、电源系统故障及排除
电源为溅射提供能量（直流、射频或中频电源），其稳定性决定镀膜过程的连续性。
1. 电源无法启动
◦ 常见原因：
▪ 输入电源异常：电压不稳、缺相，或空气开关、保险丝熔断。
▪ 电源内部故障：整流模块、逆变电路损坏，或保护电路误触发（如过流、过压保护）。
◦ 排除方法：

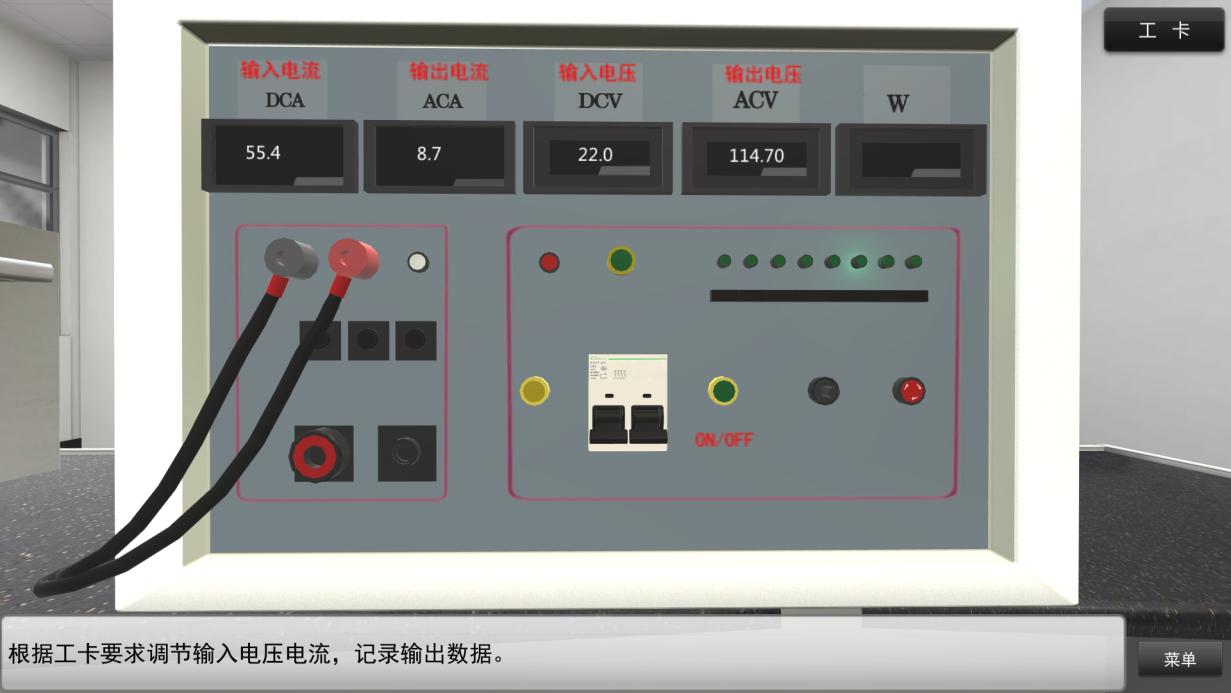

▪ 检测输入电源电压、相位，更换熔断的保险丝或空气开关。
▪ 排查电源内部电路，更换损坏的模块，复位保护电路并检查触发原因（如负载短路需先排除）。
1. 输出电压 / 电流不稳定
◦ 常见原因：
▪ 负载波动：真空度变化、靶材表面状态改变（如起弧）导致负载阻抗不稳定。
▪ 电源调节系统故障：反馈电路失灵，电位器、传感器损坏。
◦ 排除方法：
▪ 稳定真空度，处理靶面起弧问题，确保负载稳定。
▪ 检修电源调节系统，更换损坏的传感器或电位器，校准反馈电路。
四、冷却系统故障及排除
冷却系统用于冷却溅射靶、真空室等部件（避免过热损坏），常见介质为去离子水或冷却液。
1. 冷却效果下降（部件过热）
◦ 常见原因：
▪ 冷却管路堵塞：水垢、杂质沉积，或管路折弯、压扁。
▪ 冷却泵故障：泵体磨损导致流量不足，或电机故障无法启动。
▪ 冷却液问题：液位过低、温度过高，或水质变差（导电性升高，导致靶材与冷却水路短路）。
◦ 排除方法：
▪ 疏通管路：使用高压水冲洗或化学除垢，更换折弯的管路。
▪ 维修或更换冷却泵，确保流量达标。
▪ 补充冷却液，检查冷却塔（或换热器）确保温度正常；定期更换去离子水，避免导电率超标。
五、镀膜质量异常及排除
1. 膜层厚度不均匀
◦ 原因：基材传输速度不稳定，靶材与基材距离偏差，真空室内气体流场不均。
◦ 排除：校准传输系统电机，调整靶材位置，检查气体喷嘴分布与流量。
1. 膜层附着力差
◦ 原因：基材表面污染（油污、氧化层），预处理（如离子轰击）不足，镀膜温度过低。
◦ 排除：加强基材清洗（超声清洗、等离子体清洗），增加预处理功率与时间，提高镀膜室温度。
总结
磁控溅射镀膜设备的故障排除需结合设备结构与运行原理，从真空、靶系统、电源、冷却等核心环节逐步排查。日常操作中，应做好设备维护（如定期更换密封件、泵油，清洁靶面与管路），记录运行参数（真空度、电压电流、温度），以便快速定位故障，减少停机时间。
