一、当 “精准镀膜” 遇上 “纳米尺度”:这对搭档是啥?

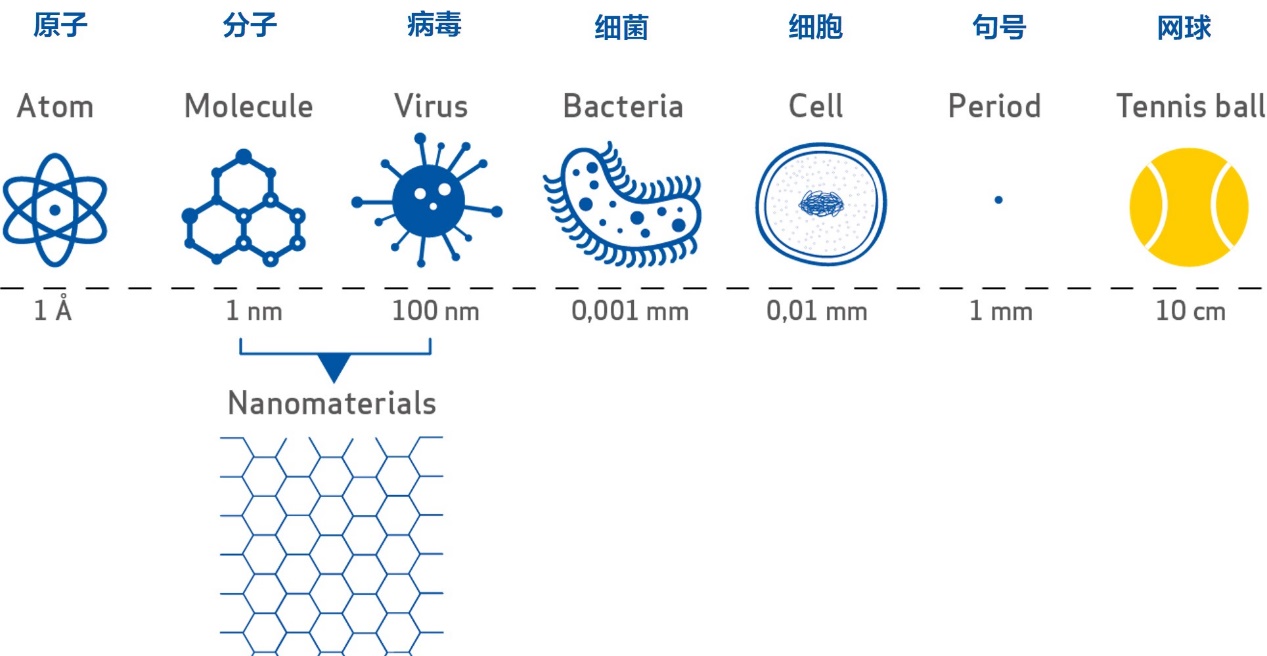

蒸发材料能在真空环境中实现分子级精准镀膜,纳米技术则擅长在 1-100 纳米尺度调控材料性能 —— 当两者结合,就像给 “精准画笔” 配上 “纳米画布”,既能让薄膜厚度控制在纳米级,又能赋予材料传统工艺无法实现的新功能(如超疏水、高导电、智能响应)。

二、4 大核心应用场景:融合技术的 “创新落地”
蒸发材料与纳米技术的结合,已在多个领域打破技术瓶颈,每个场景都体现 “1+1>2” 的协同效应:
1. 柔性电子:让薄膜 “又薄又能打”
柔性屏、可穿戴设备需要 “轻薄且性能稳定” 的电子薄膜,融合技术完美适配:
• 纳米银线透明导电膜:通过 “蒸发诱导自组装” 技术,将银原子沉积在纳米模板上,形成直径 5-10 纳米的银线网络,薄膜透光率超 95%(接近玻璃),同时可弯曲 10 万次不断裂,比传统 ITO 导电膜柔韧性提升 10 倍,已用于小米柔性折叠屏的触控层;
• 纳米储能薄膜:在 PET 柔性基材上,蒸发沉积纳米级钛酸锂(Li₄Ti₅O₁₂)薄膜,厚度仅 50 纳米,制成的柔性超级电容器容量密度提升 30%,可弯曲成手环形状,为智能手表提供长效续航。
2. 新能源:让光伏、电池 “效率飙升”
在光伏和储能领域,融合技术解决 “能量转换效率低、寿命短” 的痛点:
• 纳米增透抗污光伏膜:在光伏板玻璃表面,先蒸发沉积 50 纳米的二氧化硅纳米颗粒层,再叠镀 10 纳米的氟化物薄膜,形成 “纳米级微结构”,既让阳光透光率提升 3%(转换效率从 25% 升至 26%),又能通过 “超疏水” 特性减少灰尘附着,光伏板清洁频率从每月 1 次降至每季度 1 次;
• 纳米涂层锂电池:在锂电池正极材料表面,蒸发沉积 1-2 纳米的氧化铝(Al₂O₃)纳米薄膜,像给正极 “穿纳米防护衣”,抑制电解液与正极的副反应,电池循环寿命从 1500 次延长至 2500 次,新能源汽车续航多跑 200 公里。
3. 生物医疗:让器件 “精准对接生命”
医疗设备需要 “生物兼容、精准检测” 的材料,融合技术实现 “纳米级生物适配”:
• 纳米传感器薄膜:在硅基传感器表面,蒸发沉积 30 纳米的金纳米颗粒薄膜,金纳米颗粒能特异性结合生物分子(如癌细胞标志物),让传感器检测灵敏度提升 100 倍,早期癌症检测准确率从 80% 升至 95%;
• 纳米抗菌医疗器械:在手术剪刀、导管表面,蒸发沉积 5-10 纳米的银纳米薄膜,银纳米颗粒能破坏细菌细胞膜,抗菌率超 99.9%,且薄膜厚度极薄不影响器械使用手感,已在上海某医院试点应用,手术感染率下降 60%。
4. 环境治理:让材料 “高效净化”
在水质、空气净化领域,融合技术提升材料的吸附与催化能力:
• 纳米光催化薄膜:在玻璃载体上,蒸发沉积 20 纳米的二氧化钛(TiO₂)纳米薄膜,薄膜表面积比传统块状 TiO₂增大 1000 倍,在紫外光照射下,能快速分解空气中的甲醛、苯等有害气体,净化效率提升 40%,可用于新装修房屋的空气净化玻璃;
• 纳米吸附净水膜:在多孔陶瓷膜表面,蒸发沉积 10 纳米的石墨烯纳米片层,形成 “纳米级孔径”,能过滤水中的重金属离子(如铅、汞)和细菌,过滤精度达 0.1 纳米,比传统净水膜净化效果提升 5 倍,适配农村饮用水净化设备。

三、3 大技术优势:融合技术的 “核心价值”
蒸发材料与纳米技术的结合,之所以能推动创新,关键在于三大不可替代的优势:
1. 精准可控:蒸发技术实现 “原子级沉积”,纳米技术实现 “尺度调控”,两者结合可将薄膜厚度误差控制在 ±1 纳米内,满足高端电子器件的严苛要求;
2. 性能飞跃:纳米尺度下材料呈现 “量子效应”(如纳米金属的高导电、纳米半导体的高催化),配合蒸发工艺的致密性,让材料性能(如导电、催化、透光)比传统工艺提升 30%-100%;
3. 成本适配:相比 “光刻 + 纳米刻蚀” 等复杂纳米制备技术,“蒸发 + 纳米” 工艺设备成本低 50%,且可实现规模化量产(如卷对卷蒸发生产),推动技术从实验室走向产业。
四、2025 年典型案例:这些产品已靠融合技术升级
• 消费电子:华为 Mate 70 Pro 的影像传感器,采用 “纳米金薄膜增强感光层”,弱光环境下进光量提升 40%,夜景拍摄噪点减少 60%;
• 新能源:隆基绿能的 “纳米增透光伏板”,通过融合技术实现 26.8% 的转换效率,1GW 电站每年多发电 800 万度;
• 医疗设备:迈瑞医疗的 “纳米传感器血糖仪”,检测时间从 5 秒缩短至 2 秒,采血剂量减少 50%,减轻患者痛苦;
• 环境领域:某环保企业的 “纳米光催化空气净化器”,甲醛去除率从 85% 提升至 98%,适用面积扩大 30%。

五、未来方向:融合技术的 “创新新空间”
随着技术发展,“蒸发 + 纳米” 还将解锁更多可能性:
1. 量子器件:制备纳米级量子点薄膜,用于量子通信的信号调制,实现 “单光子级” 精准控制;
2. 智能响应材料:研发 “温度 / 光响应型纳米蒸发薄膜”,如遇热自动收缩的纳米金属薄膜,适配智能温控服装;
3. 太空探索:在航天器表面沉积纳米级耐高温蒸发薄膜,耐受 - 270℃~300℃极端温差,同时减轻航天器重量。
互动话题
你身边的柔性屏、智能手表、光伏板,可能都藏着 “蒸发 + 纳米” 的技术!你觉得下一个被这对 “黄金搭档” 改变的领域会是什么?是可植入医疗设备、太空探索器材还是家用智能产品?
