镀膜工艺参数的精准管理是决定薄膜质量(如致密度、均匀性、附着力)和生产效率的核心环节。不同镀膜技术(蒸发镀膜、磁控溅射镀膜)的核心参数差异显著,需针对性设计管理方案。以下从参数分类、控制策略、优化目标三个维度展开分析:

一、蒸发镀膜工艺参数管理

蒸发镀膜的核心是热驱动相变与原子迁移,关键参数需围绕 加热效率”“原子沉积状态基片环境控制:

1. 核心参数及影响

• 蒸发源温度

◦ 是决定材料蒸发速率的核心(遵循克努森定律:温度升高,蒸发速率呈指数增长)。

◦ 过低:沉积速率慢,膜层易出现不连续;过高:易导致材料过热分解(如有机材料碳化)或飞溅(形成膜层颗粒缺陷)。

◦ 控制范围:低熔点金属(如 Al)通常 800-1200℃,高熔点材料(如 Pt)需电子束加热至 2000-3000℃

• 真空度

◦ 影响气态原子的平均自由程(真空度越高,原子碰撞越少,沉积越均匀)。

◦ 过低(<10⁻³ Pa):残余气体(O₂H₂O)与蒸发原子反应,形成氧化物杂质;过高(>10⁻⁵ Pa):设备成本剧增,性价比下降。

◦ 最优区间10⁻⁴ - 10⁻³ Pa(平衡纯度与成本)。

• 基片温度与距离

◦ 基片温度:影响原子在表面的扩散能力(温度适中可减少孔隙,过高易导致膜层重结晶)。例如,制备光学膜时基片温度通常控制在 50-150℃

◦ 基片与蒸发源距离:过近易导致膜厚不均(边缘厚、中心薄),过远则沉积速率下降。需根据蒸发源类型(点源 / 面源)设计:点源通常取 10-30cm,面源可延长至 50cm 以上。

• 沉积速率

◦ 由蒸发温度与真空度共同决定,需匹配材料特性(如有机膜需低速避免热损伤,金属膜可高速提高效率)。

◦ 推荐通过石英晶体膜厚仪实时监控,精度控制在 ±0.1 nm/s

2. 管理策略

• 分段温控:针对多组分材料(如合金),采用阶梯式升温,避免低熔点元素先蒸发导致成分偏离。

• 真空预处理:沉积前对基片进行真空烘烤(100-200℃),去除表面吸附的水汽和油污,降低膜层缺陷。

• 自动化反馈:将膜厚仪数据与加热电源联动,当沉积速率偏离设定值(±5%)时自动调节功率,保证膜厚精度。

PLM和工艺管理对生产车间到底有什么意义?-图纸文档管理与信息安全管理专家

二、磁控溅射镀膜工艺参数管理

磁控溅射依赖等离子体与靶材的相互作用,参数管理需聚焦 等离子体状态”“靶材溅射效率膜层生长条件

1. 核心参数及影响

• 溅射功率(电压 / 电流)

◦ 决定等离子体密度和离子能量(功率越高,离子轰击靶材的动能越大,溅射速率越快)。

◦ 过低:沉积速率慢,膜层易受残余气体污染;过高:靶材过热导致晶粒粗大,甚至出现靶材熔化(金属靶)或开裂(陶瓷靶)。

◦ 控制原则:根据靶材面积设定功率密度(金属靶通常 1-5 W/cm²,陶瓷靶 3-10 W/cm²)。

• 工作气压

◦ 影响离子平均自由程和溅射产额(Ar⁺离子与靶材碰撞概率)。

◦ 过低(<0.1 Pa):离子数量少,溅射速率低;过高(>5 Pa):离子碰撞频繁,能量损耗大,导致膜层疏松、附着力下降。

◦ 最优区间0.5-2 Pa(平衡溅射速率与膜层致密度)。

• 气体比例(反应溅射)

◦ 制备化合物膜(如 TiO₂TiN)时,需通入反应气体(O₂N₂),其比例直接影响膜层化学计量。

◦ 例如:溅射 TiN 时,N₂/Ar 比例过低会导致膜层富 Ti(导电性上升,硬度下降);过高则易形成疏松的氮化钛粉末,附着在膜层表面。

◦ 控制方法:通过质量流量计精确控制气体流量比,误差≤1%,并结合光谱仪实时监测等离子体发射峰(如 TiN 580 nm 特征峰)。

• 靶基距与磁场强度

◦ 靶基距:过近易导致膜层颗粒(靶材溅射碎屑)增多,过远则沉积速率下降,通常取 5-15 cm

◦ 磁场强度:影响电子约束能力(磁场越强,等离子体密度越高),需根据靶材尺寸设计磁场分布(边缘磁场强度通常比中心高 10-20%,避免靶材 边缘侵蚀)。

• 基片偏压

◦ 施加负偏压可吸引正离子轰击基片,增强原子扩散能力(提高致密度)并清洁表面(增强附着力)。

◦ 过低(<50 V):效果不明显;过高(>300 V):离子轰击过强导致膜层晶格缺陷增加。推荐范围:50-150 V(金属膜)、100-200 V(陶瓷膜)。

2. 管理策略

• 等离子体诊断:采用 Langmuir 探针实时监测等离子体密度(10¹⁰-10¹² cm⁻³)和电子温度(1-5 eV),当偏离最优范围时调节功率或气压。

• 靶材预处理:新靶安装后进行 预溅射(功率降低 30%,持续 5-10 分钟),去除表面氧化层和杂质,避免初期膜层污染。

• 闭环控制:将膜厚、成分(通过 X 射线荧光光谱)等检测数据与气体流量、功率等参数联动,例如:当 TiN 膜中 N 含量偏低时,自动提高 N₂流量 0.5-1 sccm

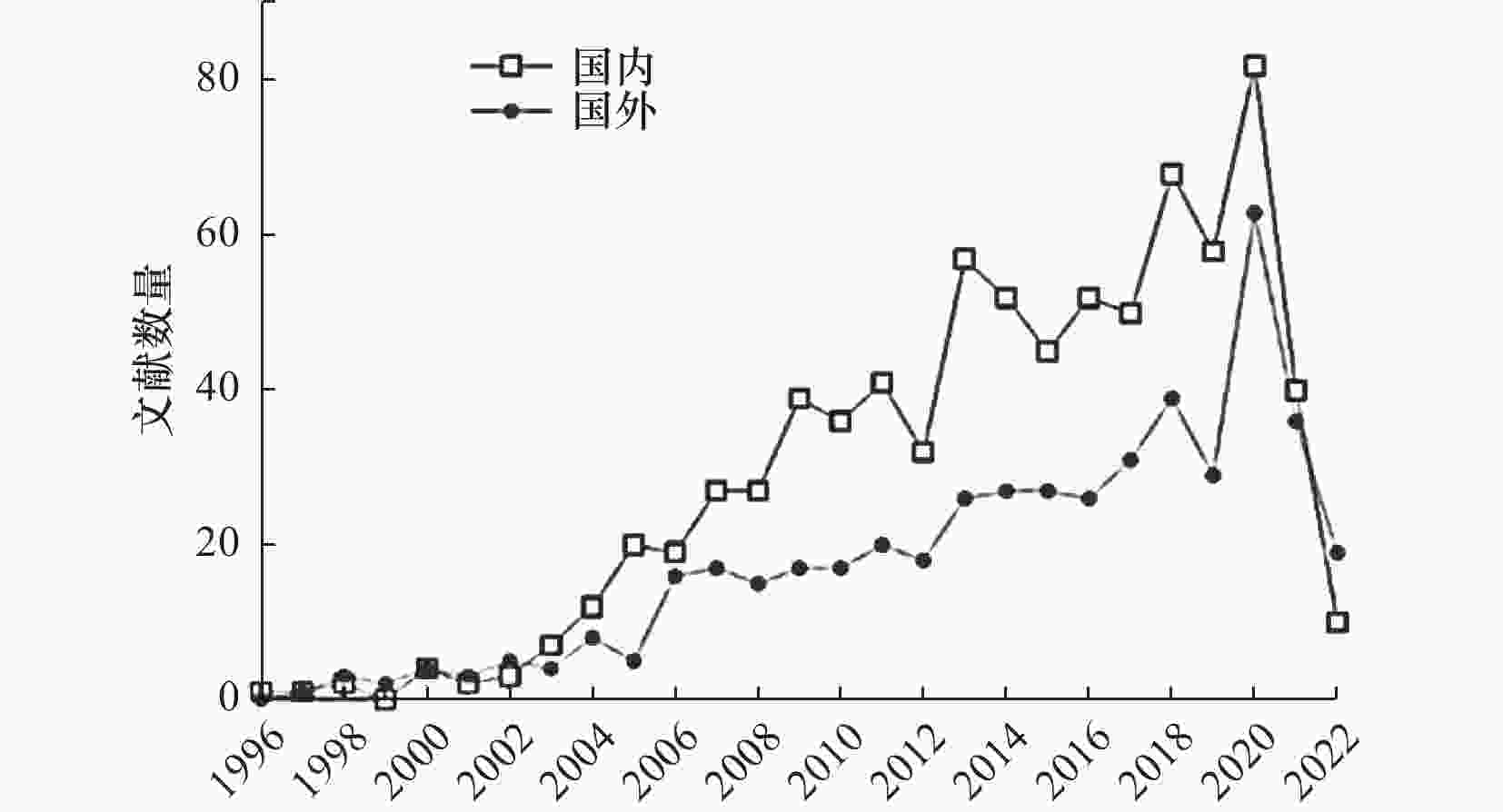

制造工艺参数的智能优化设计方法进展

三、通用管理方案与优化目标

无论哪种技术,工艺参数管理需实现 稳定性、可重复性、高效性三大目标,具体措施包括:

1. 标准化操作流程(SOP

• 制定参数记录表,明确各环节参数范围(如蒸发镀膜的 加热功率 - 真空度 - 沉积时间对应表,磁控溅射的 功率 - 气压 - 偏压组合方案)。

• 对操作人员进行培训,确保参数设置误差≤±2%(如溅射功率设定 1000 W,实际波动不超过 ±20 W)。

2. 在线监测与离线检测结合

• 在线监测:采用石英晶体传感器(膜厚)、红外测温仪(基片温度)、真空计(气压)等,数据每 10 秒记录一次,异常时自动报警。

• 离线检测:定期抽样检测膜层附着力(划格法)、致密度(SEM 截面观察)、成分(EDS),根据结果反向微调工艺参数(如附着力不足时,提高基片偏压 10-20 V)。

3. 成本与质量平衡

• 对于高要求场景(如半导体芯片镀膜):优先保证参数精度(如真空度控制在 10⁻⁵ Pa,偏压误差≤5 V),允许适当降低生产效率。

• 对于低成本场景(如包装铝膜):在满足基础性能(如厚度均匀性 ±5%)的前提下,提高沉积速率(如蒸发温度提高 50-100℃),缩短生产周期。

复杂工艺参数决策知识建模与应用

四、总结

镀膜工艺参数管理的核心是 精准匹配材料特性与应用需求

• 蒸发镀膜需重点控制 温度 - 真空度 - 距离,适合对成本敏感、厚膜快速沉积的场景;

• 磁控溅射需聚焦 功率 - 气压 - 气体比例 - 偏压,适合对膜层致密度、附着力要求高的高端应用。

通过建立 参数设定 - 实时监测 - 反馈调整的闭环体系,可将膜层合格率提升 10-30%,同时降低能耗与材料损耗(如磁控溅射靶材利用率从 50% 提高至 70% 以上),实现质量与效率的双重优化。
